Gioăng chì graphite (gioăng chì mặt bích, gioăng chì tấm) bán theo cái và tấm

Gioăng chì là gioăng than chì graphite giãn nở ép, hàm lượng carbon 98 đến 99%, không phải kim loại chì. Chịu 450 độ C trong không khí, 650 độ C trong hơi nước (datasheet hãng). Bán theo cái cắt DN15 đến DN600 hoặc theo tấm 1000×1000, 1500x1500mm dày 0,5 đến 3mm, có loại không cốt và loại cốt lá inox 316.

Gioăng chì graphite khác dây tết chì và gioăng xoắn thế nào

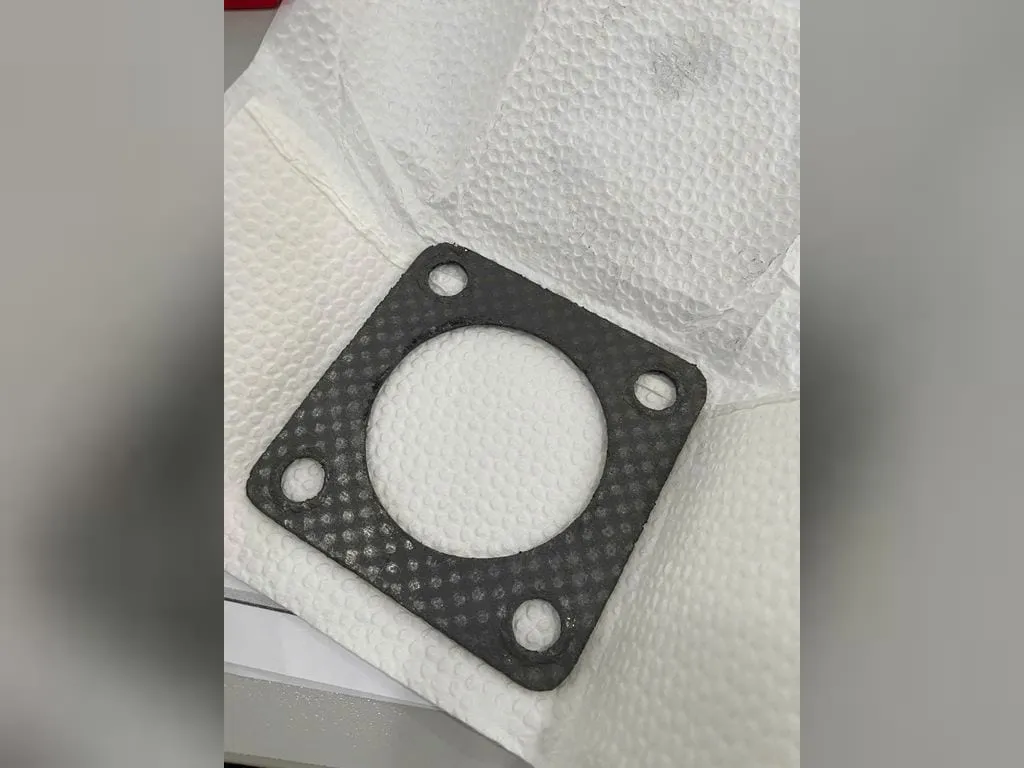

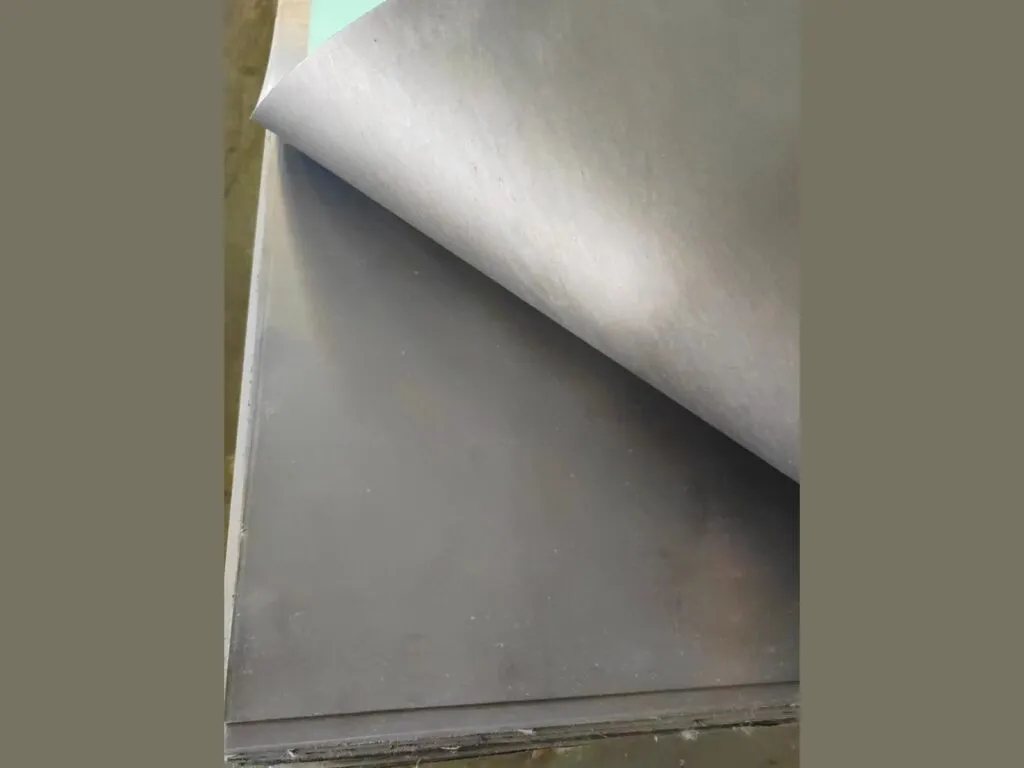

Chữ “chì” trong tên gọi chỉ than chì graphite. Gioăng chì là tấm hoặc vòng phẳng ép từ graphite giãn nở, kẹp giữa hai mặt bích. Dây tết chèn graphite là dây bện nhét vào hộp chèn của trục quay, bạc ép nén dây để làm kín. Gioăng xoắn kim loại và Kammprofile có phần kim loại trong cấu tạo. Graph-Lock dùng lưới inox làm cốt nên khác loại tấm graphite thường.

Thông số kỹ thuật gioăng chì graphite

Gioăng chì chịu 450 độ C trong không khí và 650 độ C trong hơi nước, dải pH 0 đến 14 trừ chất oxy hoá mạnh như axit nitric đặc. Áp suất phụ thuộc cốt: loại không cốt 40 đến 50 bar, loại cốt lá inox 316 đục gai 100 đến 102 bar. Các số dưới đây lấy theo datasheet hãng, chưa phải số đo lô kho.

Chỉ tiêu	Giá trị (theo datasheet hãng)
Nhiệt độ làm việc trong không khí	450 độ C; trên 450 độ C phải hỏi hãng
Nhiệt độ làm việc trong hơi nước	650 độ C
Môi trường khử, khí trơ	Graphite chịu 3.000 độ C; lá inox 316 giới hạn 700 độ C; lá nickel 1.000 độ C
Nhiệt thấp nhất	-200 độ C (Teadit); -196 độ C (James Walker); -240 độ C (Flexitallic, Garlock)
Áp suất, loại không cốt	40 bar (SGL); 50 bar (James Walker)
Áp suất, cốt lá inox 316 đục gai	100 đến 102 bar
Áp suất, cốt lưới inox Graph-Lock	140 bar
Độ pH chịu được	0 đến 14, trừ chất oxy hoá mạnh như axit nitric đặc
Tỷ trọng	1,0 đến 1,2 g/cm³
Nén / hồi theo ASTM F36	SGL 45% / 11%; Eagle Burgmann 1P 40% / 12%
Bền kéo	≥ 4 N/mm²
Hàm lượng carbon	98 đến 99%
Hệ số m, y	SGL Standard m 2, y 1.500 psi; Eagle Burgmann 1P m 2,0, y 900 psi
Khổ tấm	1000×1000 và 1500x1500mm
Độ dày	0,5 / 1 / 1,5 / 2 / 3mm

Bảng tra kích thước gioăng chì theo DN

Kho cắt 19 cỡ từ DN15 đến DN600, độ dày bán 0,5 đến 3mm. Bảng liệt kê đường kính trong x ngoài theo JIS 10K, ANSI 150 và DIN PN16 để đối chiếu với mặt bích đang dùng.

DN	Nhóm	JIS 10K (ID x OD, mm)	ANSI 150 (ID x OD, mm)	DIN PN16 (ID x OD, mm)	Độ dày thường bán
DN15	Cỡ nhỏ DN15 đến DN40	22×58	21,4×47,6	22×50	0,5 / 1 / 1,5 / 2 / 3mm
DN20	Cỡ nhỏ DN15 đến DN40	28×63	27,0×57,2	28×60	0,5 / 1 / 1,5 / 2 / 3mm
DN25	Cỡ nhỏ DN15 đến DN40	35×74	33,3×66,7	35×70	0,5 / 1 / 1,5 / 2 / 3mm
DN32	Cỡ nhỏ DN15 đến DN40	43×84	42,1×76,2	43×82	0,5 / 1 / 1,5 / 2 / 3mm
DN40	Cỡ nhỏ DN15 đến DN40	49×89	48,4×85,7	49×92	0,5 / 1 / 1,5 / 2 / 3mm
DN50	Cỡ vừa DN50 đến DN100	61×104	60,3×104,8	61×107	0,5 / 1 / 1,5 / 2 / 3mm
DN65	Cỡ vừa DN50 đến DN100	77×124	73,0×123,8	77×127	0,5 / 1 / 1,5 / 2 / 3mm
DN80	Cỡ vừa DN50 đến DN100	90×134	88,9×136,5	90×142	0,5 / 1 / 1,5 / 2 / 3mm
DN100	Cỡ vừa DN50 đến DN100	115×159	114,3×174,6	115×162	0,5 / 1 / 1,5 / 2 / 3mm
DN125	Cỡ lớn DN125 đến DN300	141×190	141,3×196,9	141×192	0,5 / 1 / 1,5 / 2 / 3mm
DN150	Cỡ lớn DN125 đến DN300	167×220	168,3×222,3	169×218	0,5 / 1 / 1,5 / 2 / 3mm
DN200	Cỡ lớn DN125 đến DN300	218×270	219,1×279,4	220×273	0,5 / 1 / 1,5 / 2 / 3mm
DN250	Cỡ lớn DN125 đến DN300	270×333	273,1×339,7	274×329	0,5 / 1 / 1,5 / 2 / 3mm
DN300	Cỡ lớn DN125 đến DN300	321×378	323,9×409,6	325×384	0,5 / 1 / 1,5 / 2 / 3mm
DN350	Cỡ rất lớn DN350 đến DN600	359×423	355,6×450,9	356×444	0,5 / 1 / 1,5 / 2 / 3mm
DN400	Cỡ rất lớn DN350 đến DN600	410×486	406,4×514,4	407×495	0,5 / 1 / 1,5 / 2 / 3mm
DN450	Cỡ rất lớn DN350 đến DN600	460×541	457,2×549,3	458×555	0,5 / 1 / 1,5 / 2 / 3mm
DN500	Cỡ rất lớn DN350 đến DN600	513×596	508,0×606,4	508×617	0,5 / 1 / 1,5 / 2 / 3mm
DN600	Cỡ rất lớn DN350 đến DN600	615×700	609,6×717,6	610×734	0,5 / 1 / 1,5 / 2 / 3mm

Bảng giá gioăng chì graphite

Giá từ 80.000 đến 1.500.000 đ/cái, thay đổi theo DN, độ dày và loại cốt.

Quy cách	Đơn vị	Giá tham khảo (đ)
Gioăng chì không cốt, cắt theo DN	cái	80.000 đến 1.500.000
Gioăng chì cốt lá inox 316 phẳng 0,05mm	cái	80.000 đến 1.500.000
Gioăng chì lõi thép: lá inox 316 đục gai 0,1mm	cái	80.000 đến 1.500.000
Gioăng chì cốt lưới inox	cái	80.000 đến 1.500.000
Cắt theo bản vẽ hoặc gioăng mẫu	cái	80.000 đến 1.500.000
Khoảng chung gioăng chì graphite	cái	80.000 đến 1.500.000

Cắt gioăng chì bằng máy CNC theo yêu cầu

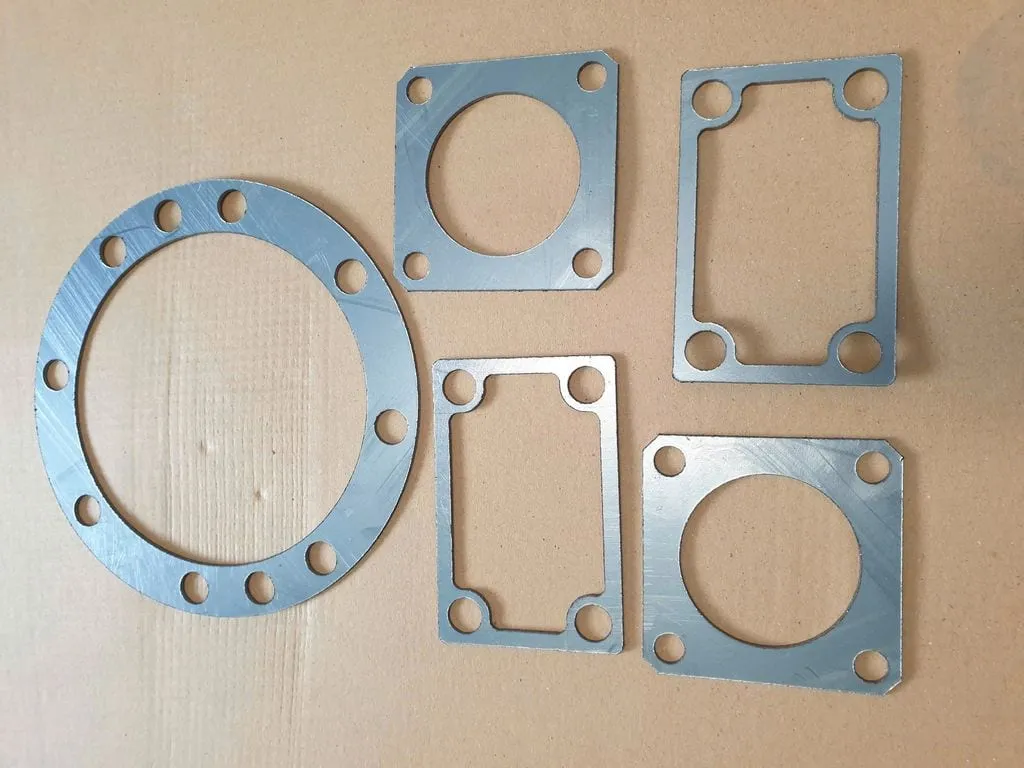

Máy CNC cắt gioăng chì theo cỡ DN15 đến DN600 và tiêu chuẩn JIS, ANSI, DIN, hoặc theo bản vẽ và gioăng mẫu. Khi đặt cắt, gửi qua Zalo tiêu chuẩn và cấp áp của mặt bích, DN, độ dày, loại cốt, nhiệt độ và môi chất, số lượng, kèm ảnh gioăng cũ có đặt thước bên cạnh. Quy trình đặt đủ các bước có trong hướng dẫn mua hàng.

Mua theo tấm, theo cái cắt sẵn hay theo bản vẽ

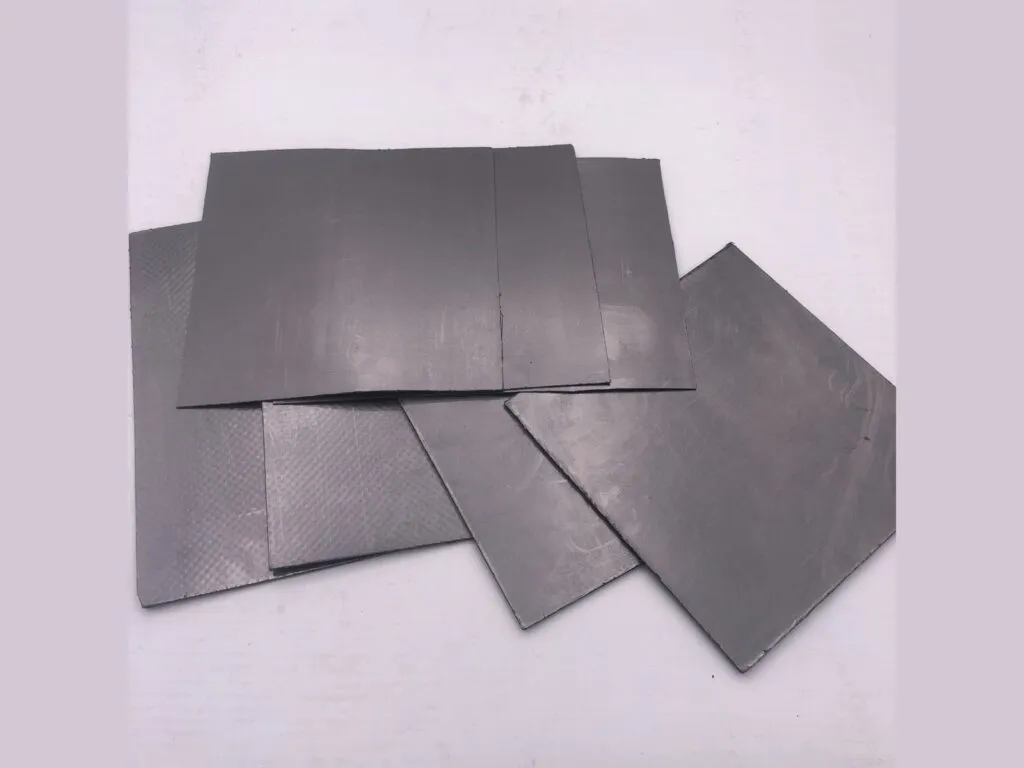

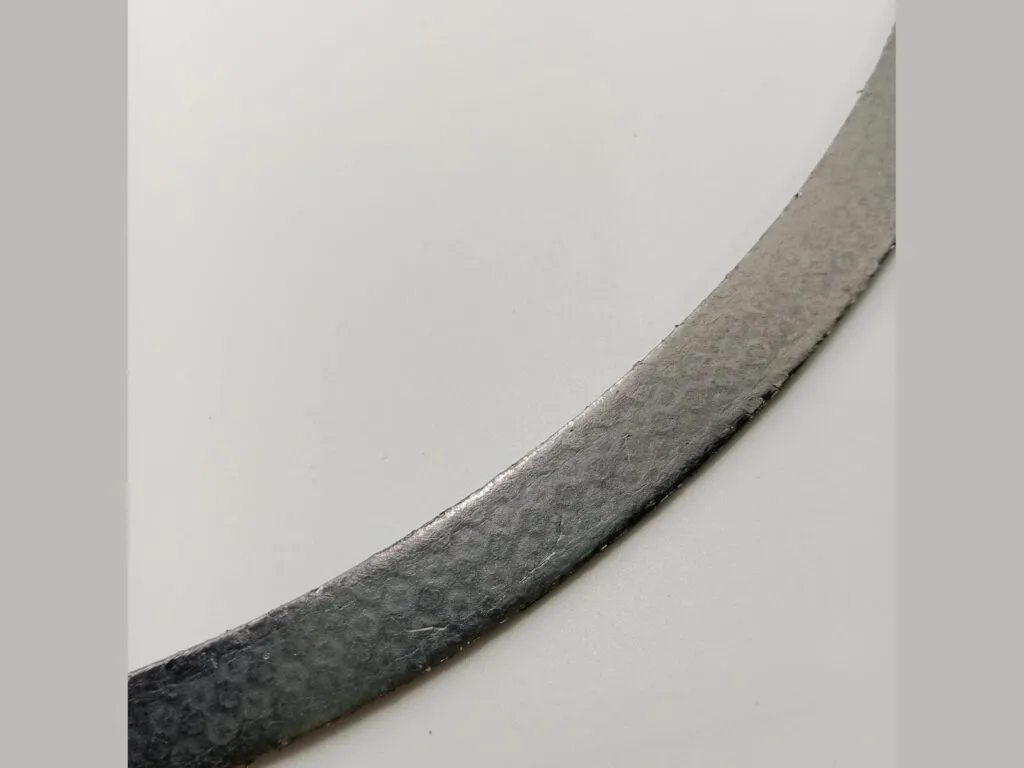

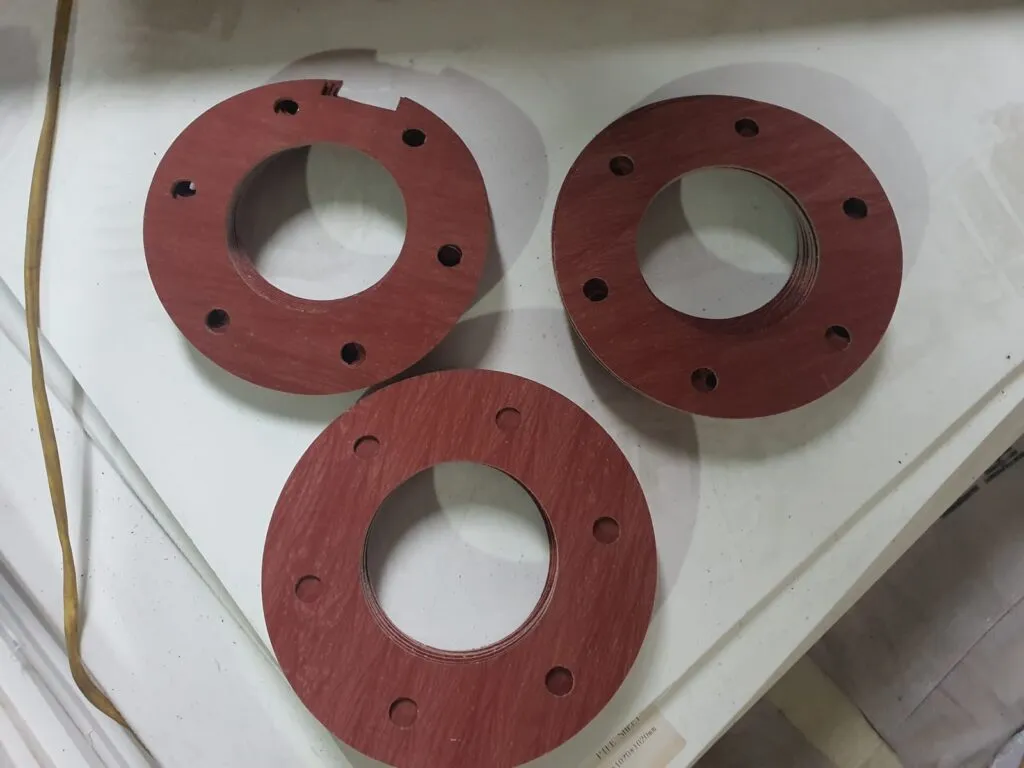

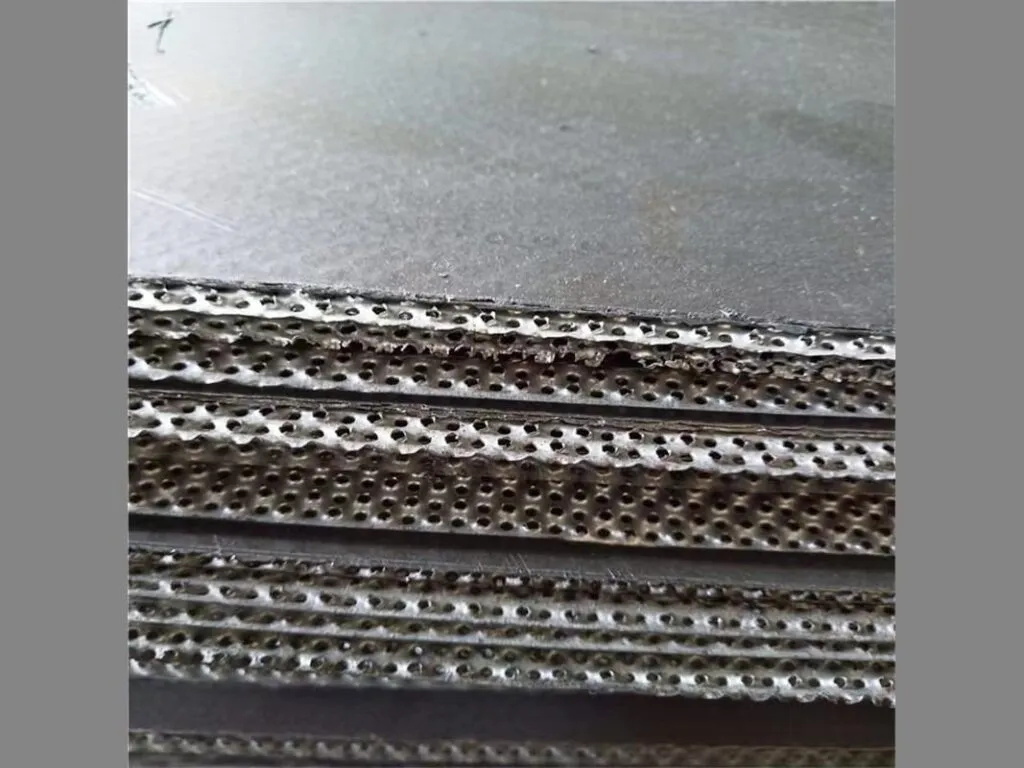

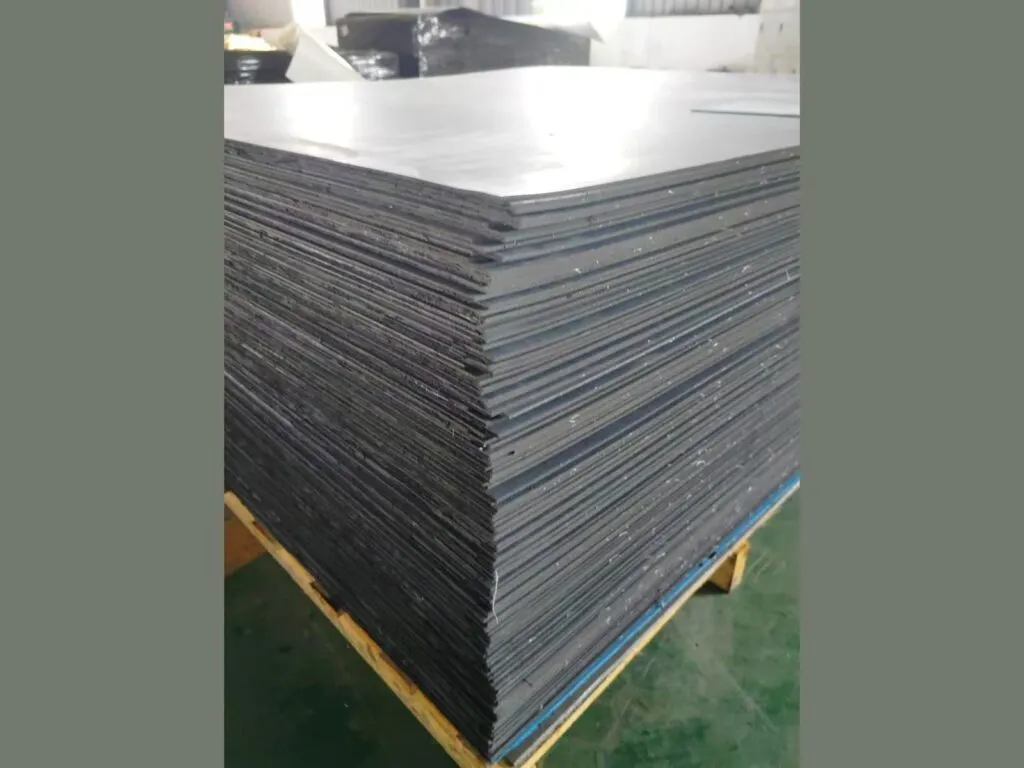

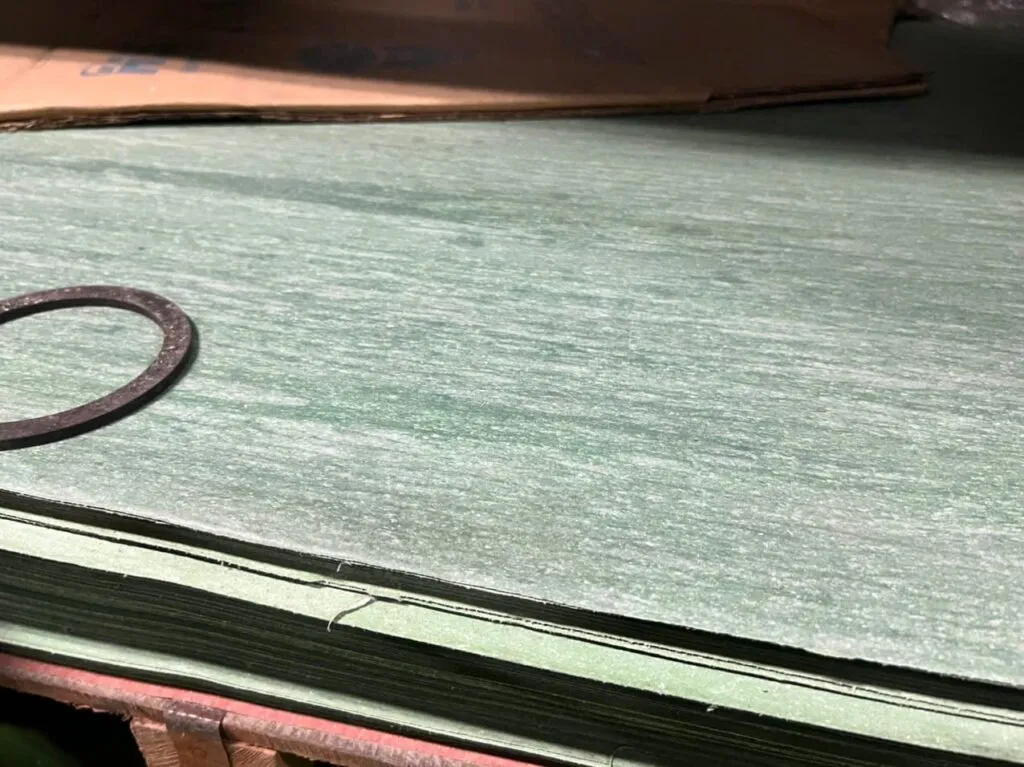

Xưởng tự cắt mua tấm 1000×1000 hoặc 1500x1500mm; thay gioăng theo DN mua cái cắt sẵn; mặt bích lạ hoặc gioăng đã mất mẫu thì đặt theo bản vẽ. Người mua hay gọi loại có lá inox 316 là gioăng chì lõi thép: lá phẳng dày 0,05mm hoặc lá đục gai dày 0,1mm, chịu áp cao hơn loại không cốt. Kho còn bán các gioăng phi kim loại khác như gioăng amiang và gioăng DPF graphite cho mặt bích không dùng graphite; cách chọn vật liệu theo nhiệt độ nằm trong bài về gioăng chịu nhiệt.
