Gioăng bọc PTFE lõi EPDM (gioăng bọc teflon, envelope gasket) bán theo cái

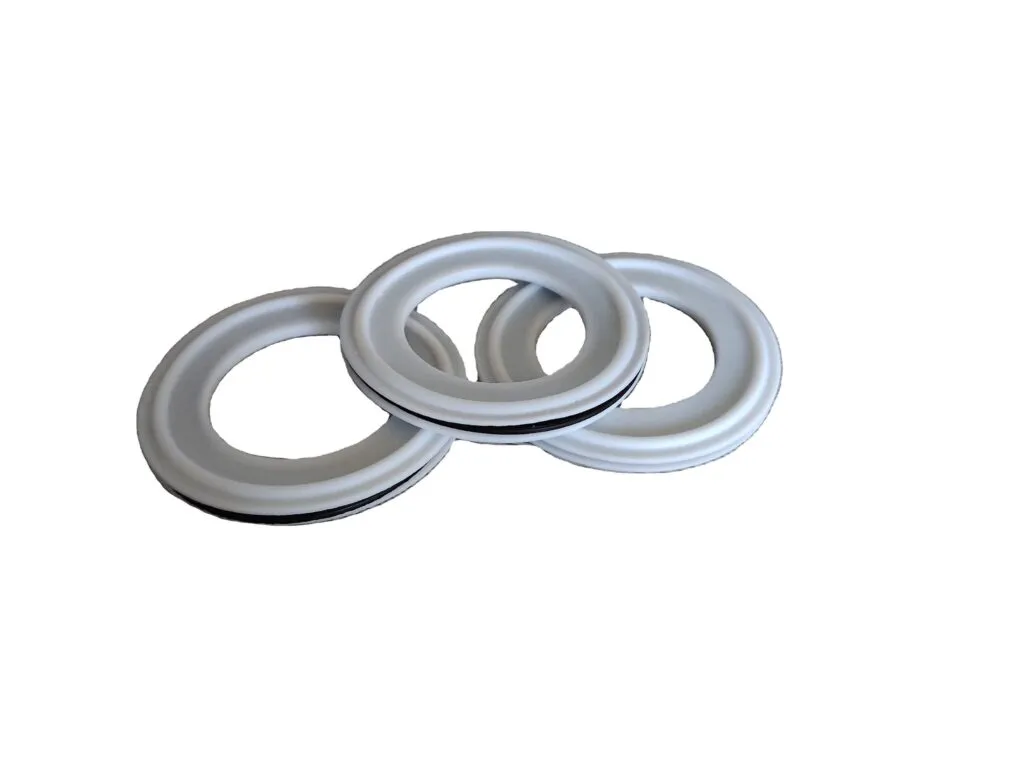

Gioăng bọc PTFE lõi EPDM, người mua gọi là gioăng bọc teflon hay envelope gasket, có vỏ PTFE nguyên sinh dày 0,5mm ôm lõi EPDM 70 ± 5 Shore A, loại lót dày 3mm. Dùng từ -20 đến 140 độ C, tối đa 10 bar. Bán theo cái cắt DN15 đến DN300 hoặc ron Tombo 9013 13 cỡ JIS 10K, hợp bích tráng men, bích FRP và hoá chất ăn mòn.

Gioăng bọc PTFE lõi EPDM khác gioăng PTFE đặc thế nào

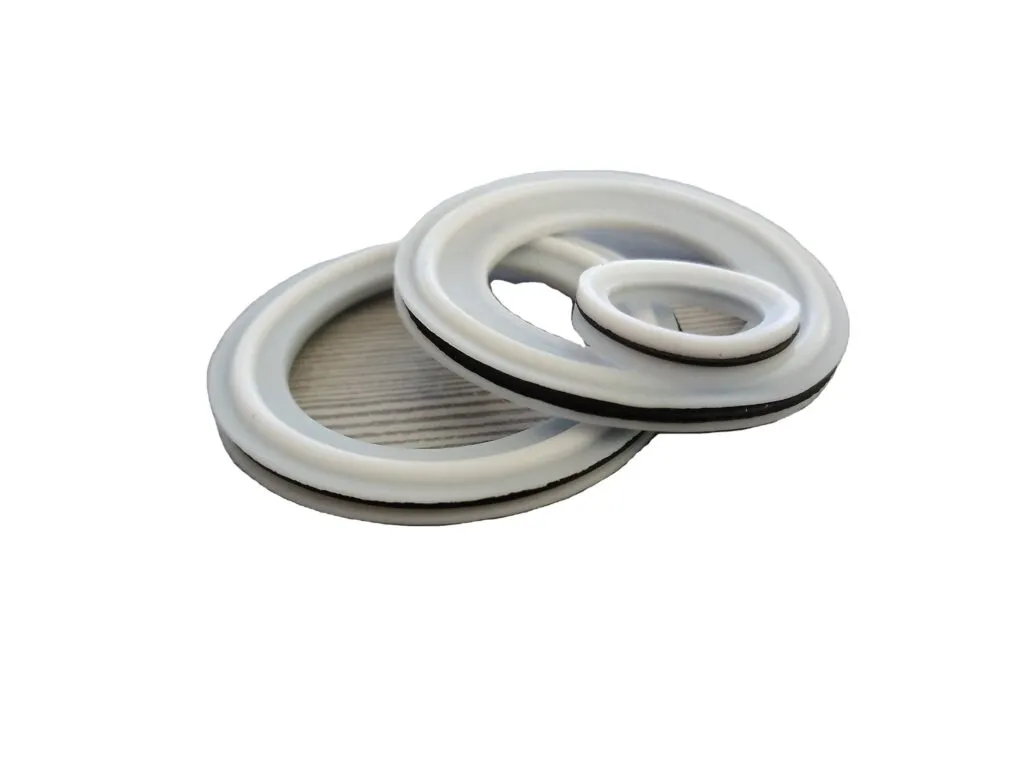

Gioăng PTFE đặc chảy nguội theo thời gian nên phải siết lại bu lông. Gioăng bọc PTFE có lõi đàn hồi, nên hợp bích lực siết thấp. Vỏ PTFE rách thì lõi EPDM chạm môi chất và phồng lên, còn khí phân tử nhỏ vẫn thấm qua PTFE dần theo thời gian.

Kho bán hai kiểu: vỏ bọc kín quanh lõi, và EPDM lót PTFE một mặt. Loại lõi khác, như gioăng bọc PTFE lõi không amiang, tách thành sản phẩm riêng. Ba dạng PTFE, đặc, xốp và bọc, được so ở bài ba dạng gioăng PTFE. Cả nhóm thuộc gioăng phi kim loại.

Thông số kỹ thuật gioăng bọc PTFE lõi EPDM

Nhiệt độ loại kho từ -20 đến 140 độ C, áp tối đa 10 bar. Ron Tombo 9013 ghi -30 đến 150 độ C và tối đa 2 MPa, thực tế theo cấp bích JIS 10K khoảng 1,0 MPa. Hai mức áp này thuộc hai loại hàng, không gộp.

Chỉ tiêu	Giá trị
Nhiệt độ loại kho (EPDM lót PTFE)	-20 đến 140 độ C
Nhiệt độ ron Tombo 9013	-30 đến 150 độ C
Áp suất loại lót	Tối đa 10 bar
Áp suất ron Tombo 9013	Tối đa 2 MPa, thực tế theo cấp bích JIS 10K khoảng 1,0 MPa
Vỏ	PTFE 100% nguyên sinh, dày 0,5mm
Lõi	EPDM 70 ± 5 Shore A, dày 2 đến 4mm
Độ dày loại lót	3mm
Kiểu vỏ xẻ chữ V	Rẻ, hợp áp thấp
Kiểu vỏ tiện chữ U, L	Bền, hợp gioăng lớn
Vỏ hàn	Đường kính 500 đến 3.000mm
Cỡ cắt	DN15 đến DN300 theo JIS, DIN, ANSI hoặc bản vẽ
Ron Tombo 9013	Dày 3mm, 13 cỡ JIS 10K FF từ DN15A đến DN250A
Hoá chất	Kháng hầu hết axit, kiềm, dung môi
Thực phẩm	Có thể xét dùng, giấy tiếp xúc thực phẩm kiểm chứng theo lô

Bảng tra kích thước gioăng bọc PTFE lõi EPDM theo DN

Bảng có 14 cỡ DN15 đến DN300 theo JIS 10K, ANSI 150 và DIN PN16, thêm cột ron Tombo 9013. Ron Tombo có đường kính ngoài lớn hơn vòng phẳng vì có vỏ bọc, và không có cỡ DN300.

DN	Nhóm	JIS 10K (ID x OD, mm)	ANSI 150 (ID x OD, mm)	DIN PN16 (ID x OD, mm)	Ron Tombo 9013 JIS 10K (ID x OD, mm)	Độ dày thường bán
DN15	Cỡ nhỏ DN15 đến DN40	22×58	21,4×47,6	22×50	21×67	3mm (vỏ 0,5mm)
DN20	Cỡ nhỏ DN15 đến DN40	28×63	27,0×57,2	28×60	27×76	3mm (vỏ 0,5mm)
DN25	Cỡ nhỏ DN15 đến DN40	35×74	33,3×66,7	35×70	34×86	3mm (vỏ 0,5mm)
DN32	Cỡ nhỏ DN15 đến DN40	43×84	42,1×76,2	43×82	42×96	3mm (vỏ 0,5mm)
DN40	Cỡ nhỏ DN15 đến DN40	49×89	48,4×85,7	49×92	49×106	3mm (vỏ 0,5mm)
DN50	Cỡ vừa DN50 đến DN100	61×104	60,3×104,8	61×107	61×126	3mm (vỏ 0,5mm)
DN65	Cỡ vừa DN50 đến DN100	77×124	73,0×123,8	77×127	77×146	3mm (vỏ 0,5mm)
DN80	Cỡ vừa DN50 đến DN100	90×134	88,9×136,5	90×142	90×166	3mm (vỏ 0,5mm)
DN100	Cỡ vừa DN50 đến DN100	115×159	114,3×174,6	115×162	116×186	3mm (vỏ 0,5mm)
DN125	Cỡ lớn DN125 đến DN300	141×190	141,3×196,9	141×192	142×226	3mm (vỏ 0,5mm)
DN150	Cỡ lớn DN125 đến DN300	167×220	168,3×222,3	169×218	168×251	3mm (vỏ 0,5mm)
DN200	Cỡ lớn DN125 đến DN300	218×270	219,1×279,4	220×273	220×316	3mm (vỏ 0,5mm)
DN250	Cỡ lớn DN125 đến DN300	270×333	273,1×339,7	274×329	274×366	3mm (vỏ 0,5mm)
DN300	Cỡ lớn DN125 đến DN300	321×378	323,9×409,6	325×384		3mm (vỏ 0,5mm)

Bảng giá gioăng bọc PTFE lõi EPDM

Giá bán theo cái, từ 30.000 đến 850.000 đ/cái tuỳ cỡ và kiểu vỏ. Ron Tombo 9013 từ 180.000 đ.

Quy cách	Đơn vị	Giá tham khảo (đ)
Ron Tombo 9013 JIS 10K dày 3mm	cái	từ 180.000
Vỏ xẻ chữ V, cắt theo DN	cái	30.000 đến 850.000
Vỏ tiện chữ U hoặc L	cái	30.000 đến 850.000
EPDM lót PTFE kín mặt có lỗ bu lông	cái	30.000 đến 850.000
Cắt theo bản vẽ hoặc gioăng mẫu	cái	30.000 đến 850.000
Khoảng chung gioăng bọc PTFE lõi EPDM	cái	30.000 đến 850.000

Cắt gioăng bọc PTFE lõi EPDM bằng máy CNC theo yêu cầu

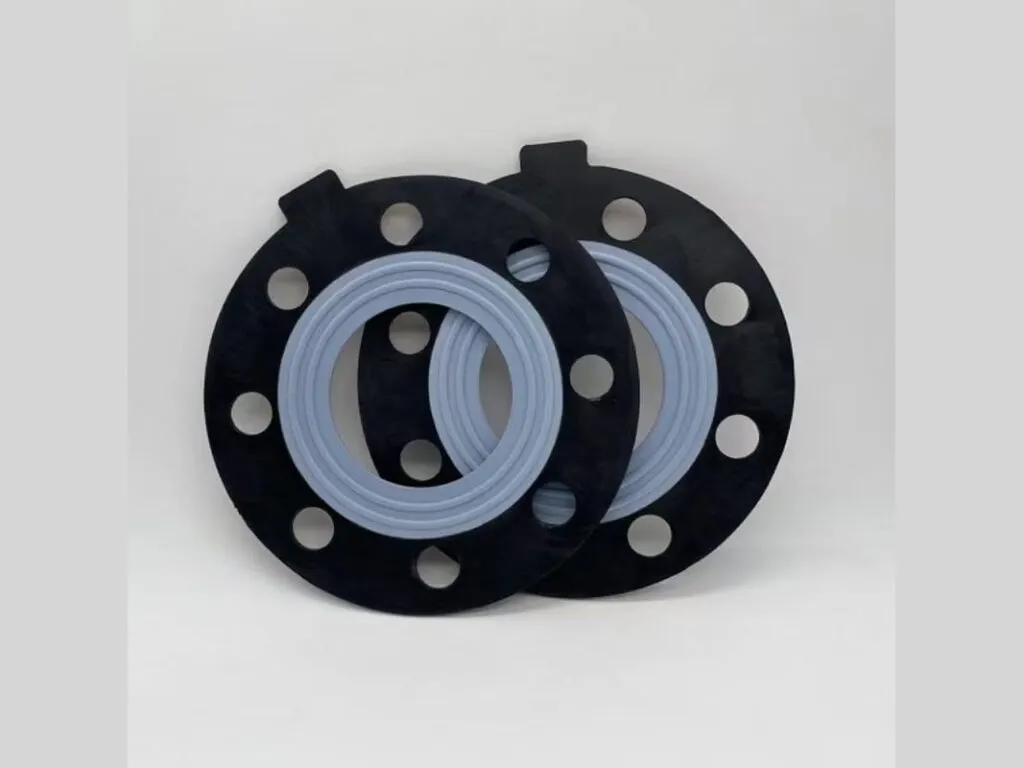

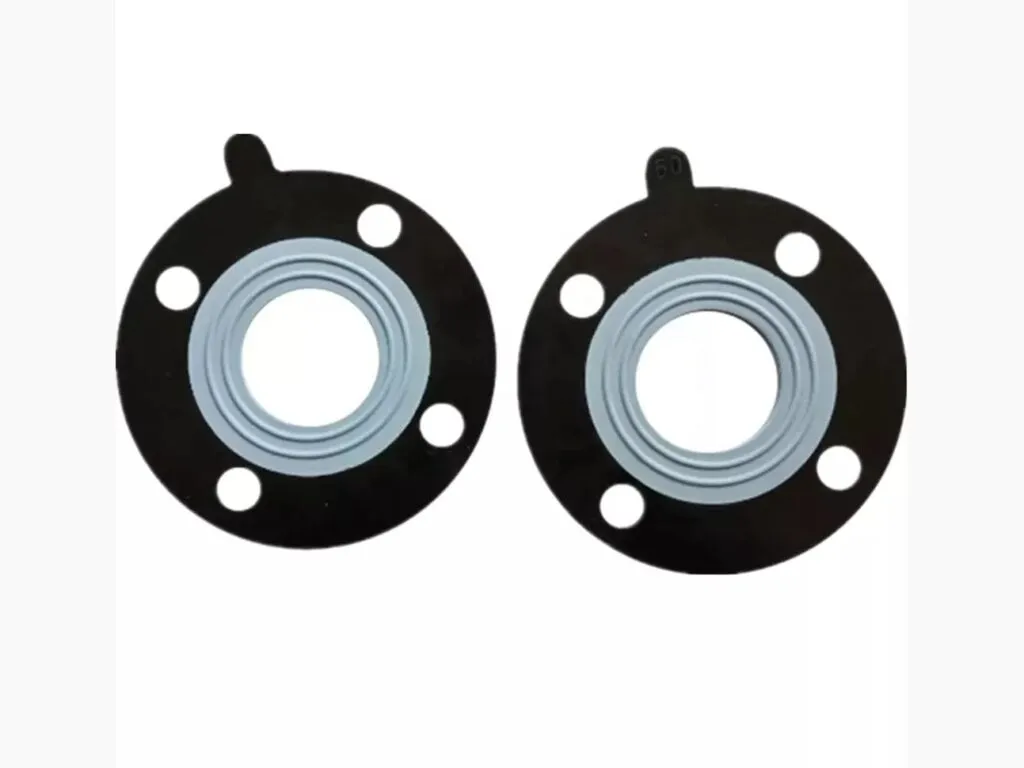

Máy CNC cắt DN15 đến DN300 theo JIS, DIN, ANSI hoặc bản vẽ. Có hai dạng: gioăng kín mặt có lỗ bu lông, EPDM đen lót PTFE trắng, hoặc vòng vỏ PTFE có tai định vị. Gửi qua Zalo tiêu chuẩn và cấp áp bích, DN, kín mặt hay vòng trong lỗ bu lông, môi chất, nhiệt độ và số lượng.

Mua gioăng bọc teflon theo cái cắt sẵn, theo bản vẽ hay ron Tombo 9013 có sẵn

Ron Tombo 9013 sẵn kho Hà Nội và TP.HCM ở ba cỡ DN50A, DN80A, DN100A; 10 cỡ còn lại về sau 3 đến 5 ngày từ Malaysia. Cái cắt sẵn dành cho DN300 hoặc tiêu chuẩn DIN, ANSI. Đường kính 500 đến 3.000mm dùng vỏ hàn.

Cách đặt, thanh toán và giao hàng nằm trong hướng dẫn mua hàng.
