Gioăng bọc PTFE lõi không amiang, bán theo cái cắt theo cỡ bích

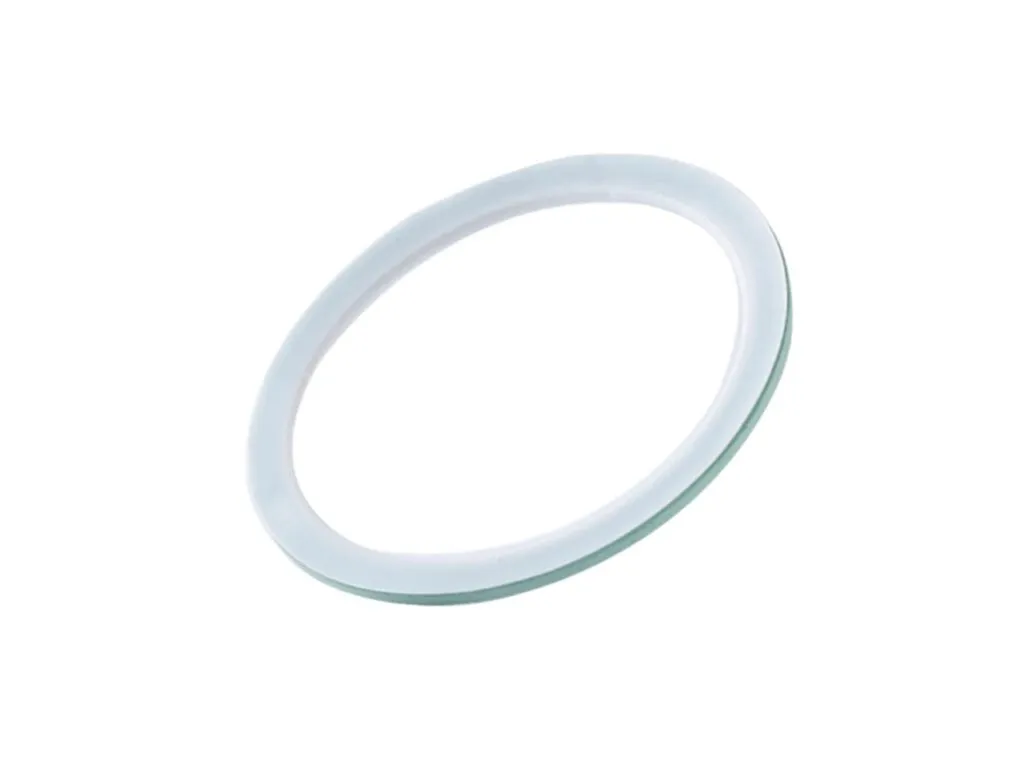

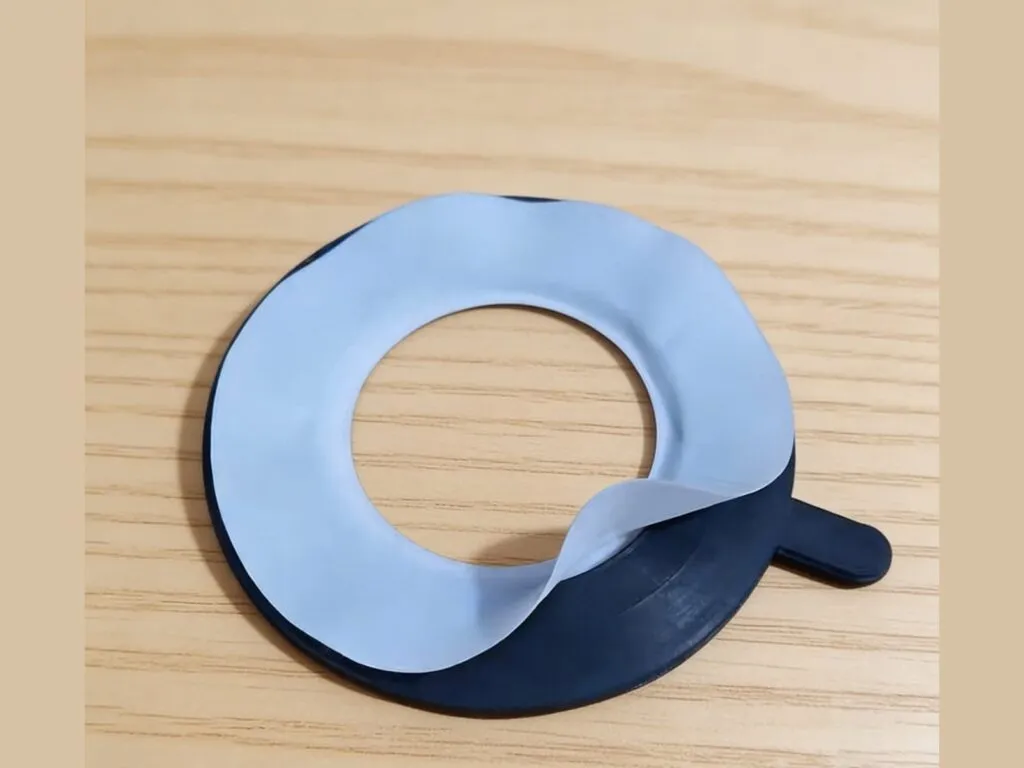

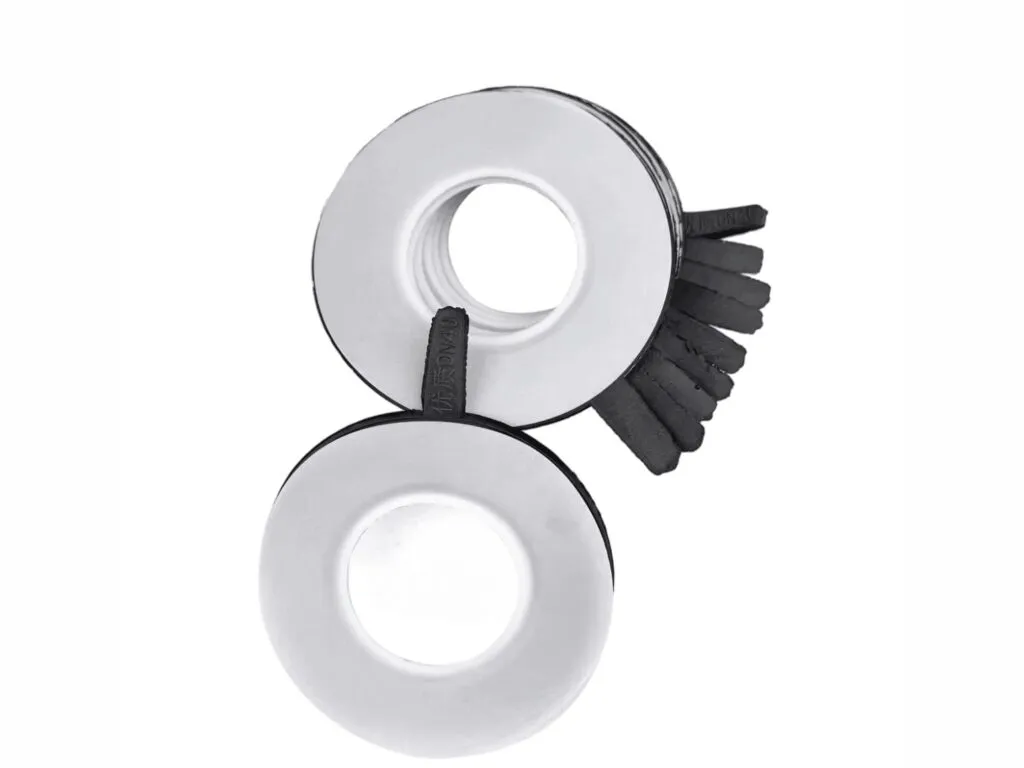

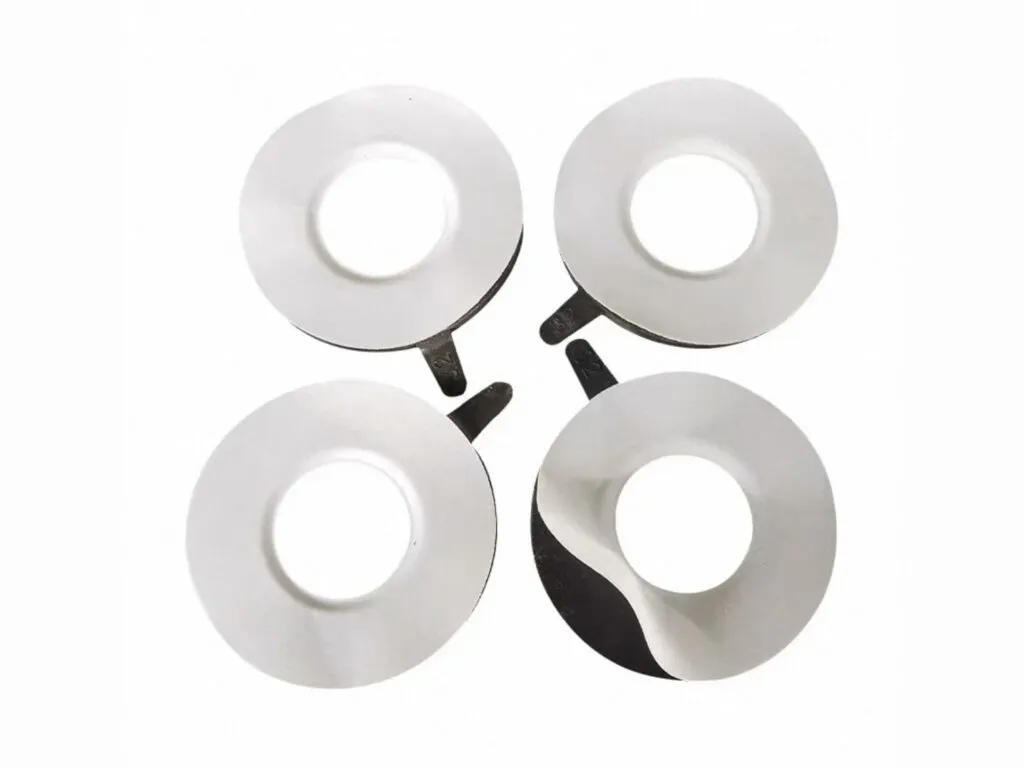

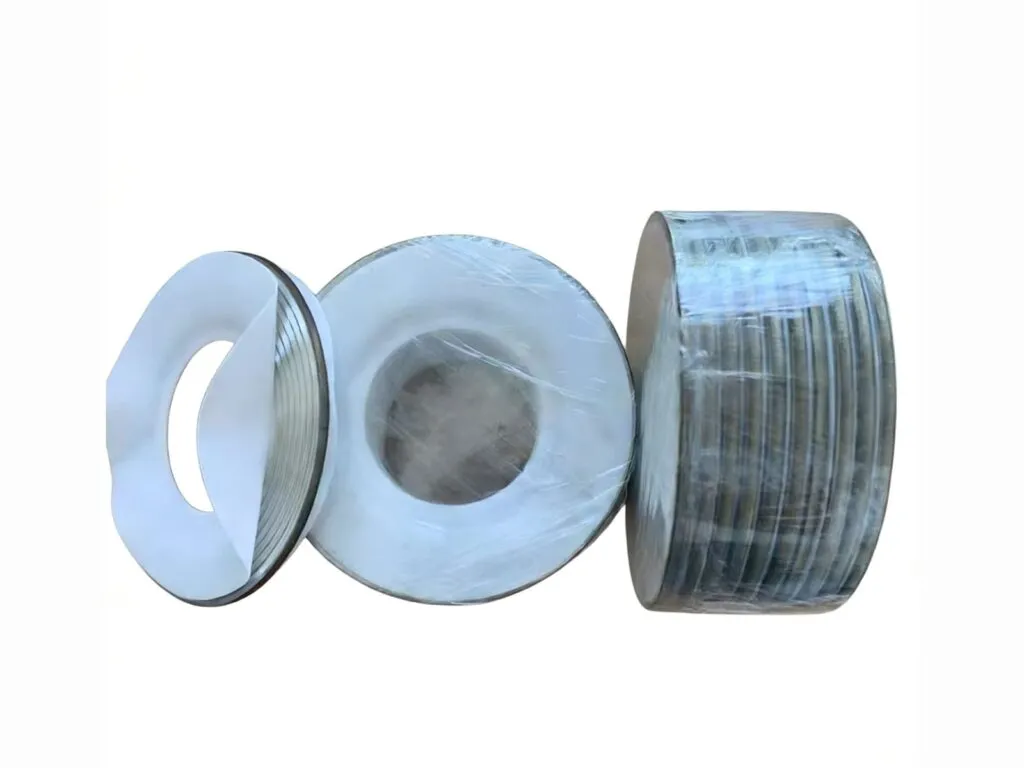

Gioăng bọc PTFE lõi không amiang (gioăng bọc teflon lõi sợi, envelope gasket lõi sợi) có vỏ PTFE nguyên sinh dày 0,5mm bọc lõi tấm sợi không amiang ép dày 2 đến 4mm, chịu tối đa 250 độ C. Bán theo cái, cắt theo cỡ bích JIS, DIN, ANSI hoặc bản vẽ, dùng cho bồn ISO tank áp làm việc 4,4 bar và hoá chất ăn mòn.

Gioăng bọc PTFE lõi không amiang khác loại lõi EPDM thế nào

Lõi sợi chịu tới 250 độ C, còn gioăng bọc PTFE lõi EPDM chỉ chịu 140 độ C. Lõi EPDM đàn hồi hơn nên hợp bích tráng men. Cả hai loại đều có mặt tiếp xúc môi chất là PTFE, nên chọn theo nhiệt độ và độ cứng của mặt bích.

Lõi của loại này là tấm sợi ép, thuộc nhóm gioăng phi kim loại. Cùng chất liệu lõi với tấm gioăng không amiang nhưng được bọc kín bằng PTFE. Cách phân biệt với dạng tấm PTFE đặc và ePTFE có trong bài gioăng PTFE, ePTFE và bọc PTFE.

Thông số kỹ thuật gioăng bọc PTFE lõi không amiang

Vỏ PTFE nguyên sinh 100% dày 0,5mm, lõi tấm sợi không amiang dày 2 đến 4mm, nhiệt tối đa 250 độ C. Bồn ISO tank làm việc ở 4,4 bar và đáp ứng áp thử 6,0 bar. Áp ở các bích khác phụ thuộc lõi và cấp mặt bích, nên không có một con số chung.

Chỉ tiêu	Giá trị
Nhiệt tối đa	250 độ C
Dải nhiệt loại lõi sợi hoặc graphite	-195 đến +250 độ C
Áp làm việc của bồn ISO tank	4,4 bar
Áp thử của bồn	Đáp ứng 6,0 bar
Áp ở bích khác	Theo lõi và cấp mặt bích, không có số riêng
Vỏ ngoài	PTFE nguyên sinh 100%, dày 0,5mm
Lõi	Tấm sợi không amiang ép, dày 2 đến 4mm
Amiang trong lõi	Không
Hoá chất	Vỏ PTFE chịu hầu hết axit, kiềm, dung môi
Dải pH của vật liệu PTFE	0 đến 14
Không chịu được	Kim loại kiềm nóng chảy, flo
Dạng hàng	Cắt theo cỡ bích JIS, DIN, ANSI hoặc bản vẽ
Cỡ bích có bảng tra	JIS 10K, ANSI 150, DIN PN16, DN15 đến DN300
Ứng dụng	Bồn ISO tank, tank container, hoá chất ăn mòn, gioăng lớn

Bảng tra kích thước theo DN

Bảng có 14 cỡ từ DN15 đến DN300, ghi đường kính trong x đường kính ngoài theo ba tiêu chuẩn bích JIS 10K, ANSI 150 và DIN PN16. Độ dày bán thường là vỏ 0,5mm, lõi 2 đến 4mm cho mọi cỡ.

DN	Nhóm	JIS 10K (ID x OD, mm)	ANSI 150 (ID x OD, mm)	DIN PN16 (ID x OD, mm)	Độ dày thường bán
DN15	Cỡ nhỏ DN15 đến DN40	22×58	21,4×47,6	22×50	Vỏ 0,5mm, lõi 2 đến 4mm
DN20	Cỡ nhỏ DN15 đến DN40	28×63	27,0×57,2	28×60	Vỏ 0,5mm, lõi 2 đến 4mm
DN25	Cỡ nhỏ DN15 đến DN40	35×74	33,3×66,7	35×70	Vỏ 0,5mm, lõi 2 đến 4mm
DN32	Cỡ nhỏ DN15 đến DN40	43×84	42,1×76,2	43×82	Vỏ 0,5mm, lõi 2 đến 4mm
DN40	Cỡ nhỏ DN15 đến DN40	49×89	48,4×85,7	49×92	Vỏ 0,5mm, lõi 2 đến 4mm
DN50	Cỡ vừa DN50 đến DN100	61×104	60,3×104,8	61×107	Vỏ 0,5mm, lõi 2 đến 4mm
DN65	Cỡ vừa DN50 đến DN100	77×124	73,0×123,8	77×127	Vỏ 0,5mm, lõi 2 đến 4mm
DN80	Cỡ vừa DN50 đến DN100	90×134	88,9×136,5	90×142	Vỏ 0,5mm, lõi 2 đến 4mm
DN100	Cỡ vừa DN50 đến DN100	115×159	114,3×174,6	115×162	Vỏ 0,5mm, lõi 2 đến 4mm
DN125	Cỡ lớn DN125 đến DN300	141×190	141,3×196,9	141×192	Vỏ 0,5mm, lõi 2 đến 4mm
DN150	Cỡ lớn DN125 đến DN300	167×220	168,3×222,3	169×218	Vỏ 0,5mm, lõi 2 đến 4mm
DN200	Cỡ lớn DN125 đến DN300	218×270	219,1×279,4	220×273	Vỏ 0,5mm, lõi 2 đến 4mm
DN250	Cỡ lớn DN125 đến DN300	270×333	273,1×339,7	274×329	Vỏ 0,5mm, lõi 2 đến 4mm
DN300	Cỡ lớn DN125 đến DN300	321×378	323,9×409,6	325×384	Vỏ 0,5mm, lõi 2 đến 4mm

Bảng giá gioăng bọc PTFE lõi không amiang

Giá bán theo cái, từ 30.000 đến 850.000 đ/cái tuỳ cỡ và số lượng. Chưa tách giá theo từng cỡ, nên mọi dòng cùng ghi một khoảng.

Quy cách	Đơn vị	Giá tham khảo (đ)
Cắt sẵn cỡ nhỏ DN15 đến DN40	cái	30.000 đến 850.000
Cắt sẵn cỡ vừa DN50 đến DN100	cái	30.000 đến 850.000
Cắt sẵn cỡ lớn DN125 đến DN300	cái	30.000 đến 850.000
Gioăng nắp bồn ISO tank theo bản vẽ	cái	30.000 đến 850.000
Cắt theo gioăng mẫu	cái	30.000 đến 850.000
Khoảng chung gioăng bọc PTFE lõi không amiang	cái	30.000 đến 850.000

Cắt gioăng bọc PTFE lõi không amiang bằng máy CNC theo yêu cầu

Máy CNC cắt gioăng theo cỡ bích JIS, DIN, ANSI hoặc theo bản vẽ. Để báo giá cần bảy mục gửi qua Zalo, ghi đủ một lần để khỏi hỏi lại. Các mục này được liệt kê trong hướng dẫn mua hàng.

1. Tiêu chuẩn và cấp áp của bích
2. DN
3. Mặt kín hay vòng trong lỗ bu lông
4. Môi chất
5. Nhiệt độ
6. Áp suất
7. Số lượng

Mua gioăng bọc PTFE lõi không amiang theo cái cắt sẵn hay theo bản vẽ

Cái cắt sẵn theo DN dành cho bích tiêu chuẩn có trong bảng tra. Bản vẽ dành cho nắp bồn ISO tank và cửa người chui, vì kích thước không theo DN. Khi đó cần đo đường kính trong, đường kính ngoài và độ dày của gioăng cũ.

Đơn nhiều bồn thì gửi số bồn và cỡ nắp của từng bồn để cắt thành một lô.
