Dây tết chèn PTFE graphite (GFO) mua theo mét, hộp 10 kg, bộ vòng

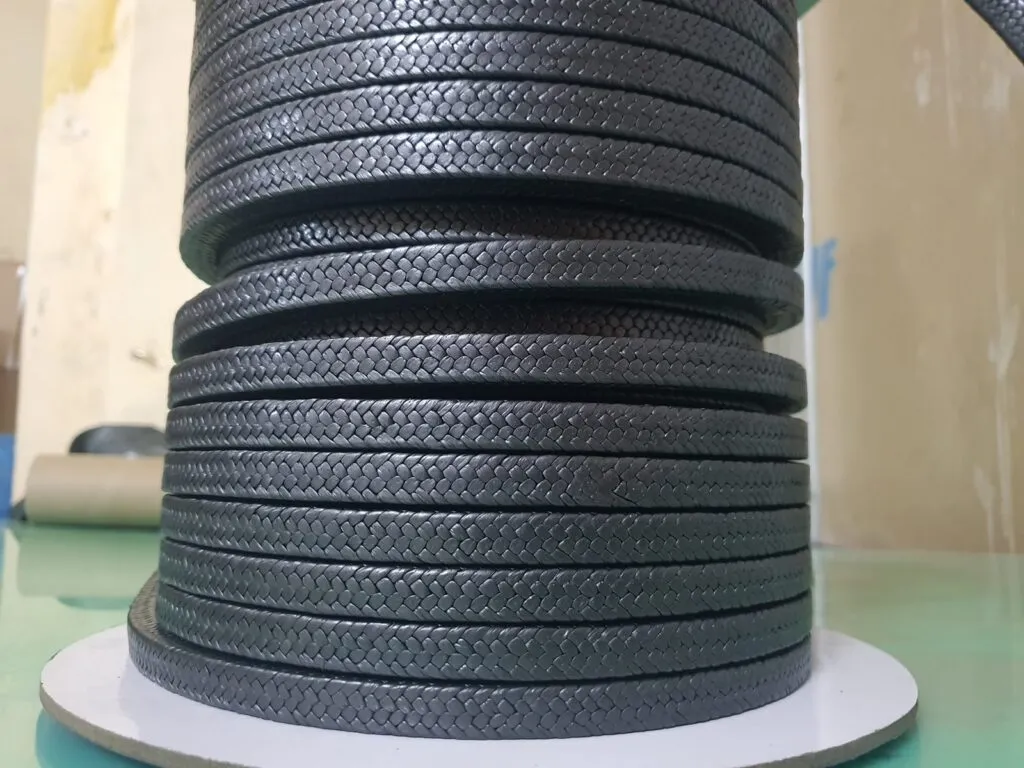

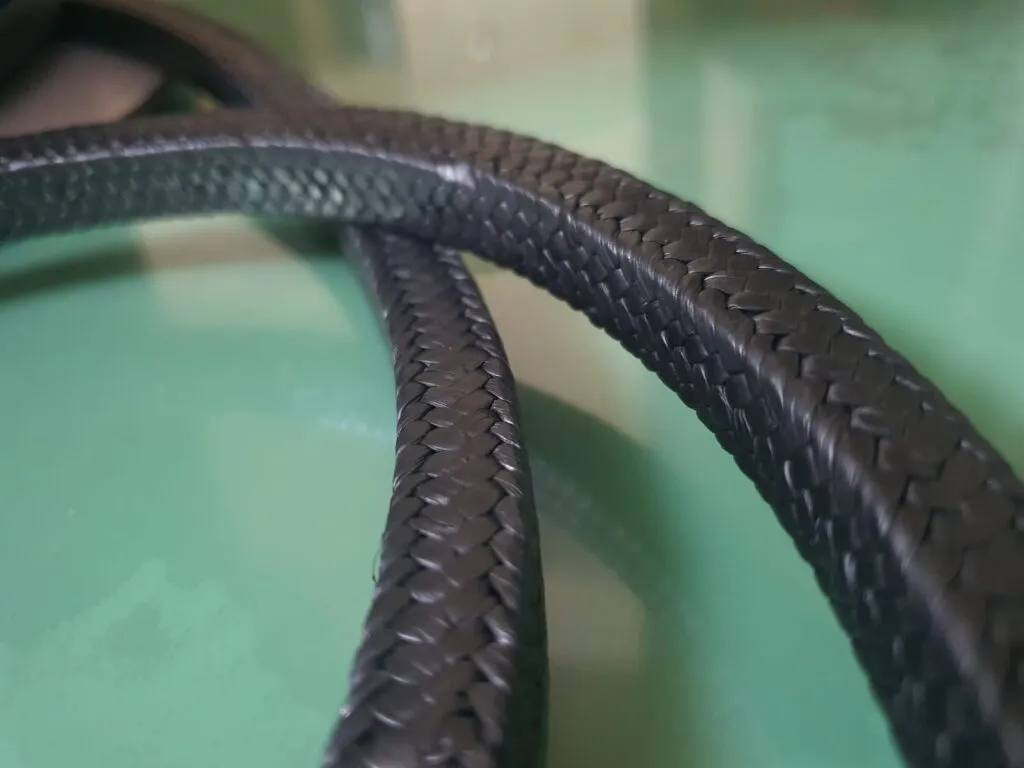

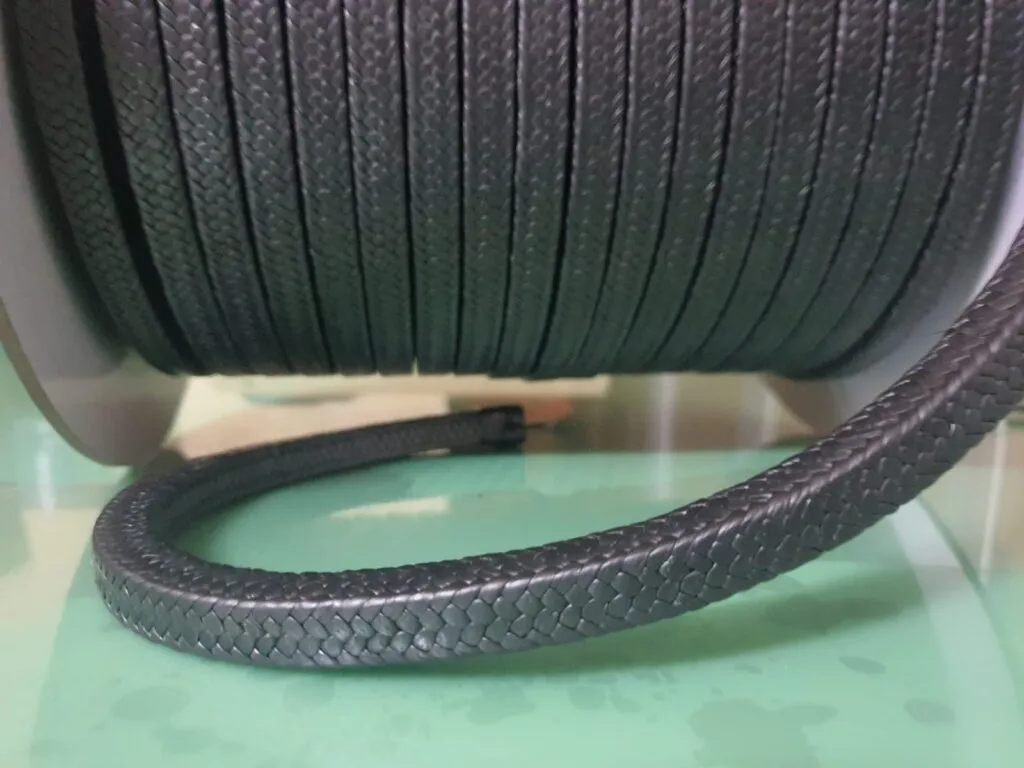

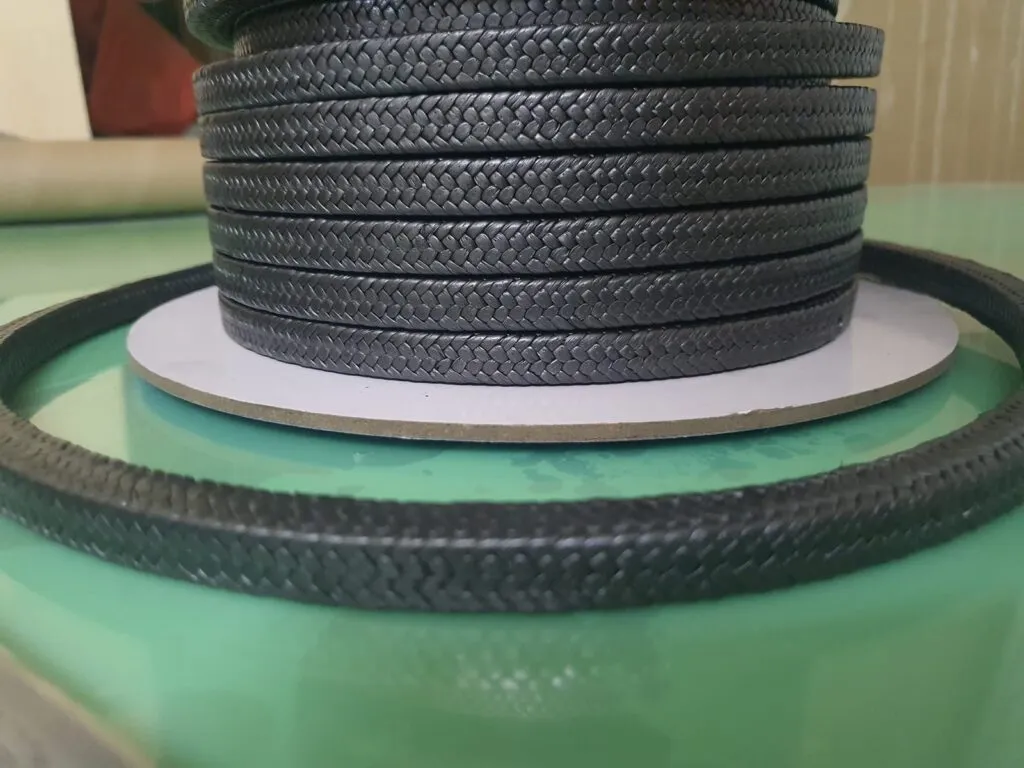

Dây tết chèn PTFE graphite (GFO, dây PTFE đen) là dây bện chéo bốn mặt từ sợi PTFE pha graphite, đen xám đồng màu cả mặt lẫn lõi, tỷ trọng 1,50 g/cm³, làm việc tới 280 độ C, hệ số ma sát 0,11. Cỡ 3×3 đến 30x30mm, bán theo mét hoặc hộp 10 kg trong nhóm dây tết chèn các loại, dùng cho trục bơm quay liên tục tốc độ cao, hơi quá nhiệt, dầu tải nhiệt.

Dây tết chèn PTFE graphite khác PTFE trắng và dây tết chì thế nào

So với dây tết chèn PTFE trắng, dây PTFE graphite chịu 280 so với 260 độ C, ma sát 0,11 so với 0,18, độ hồi phục 54,5% so với 41,3%. Hai loại khác nhau ở phụ gia graphite, nên màu đen xám thay cho màu trắng.

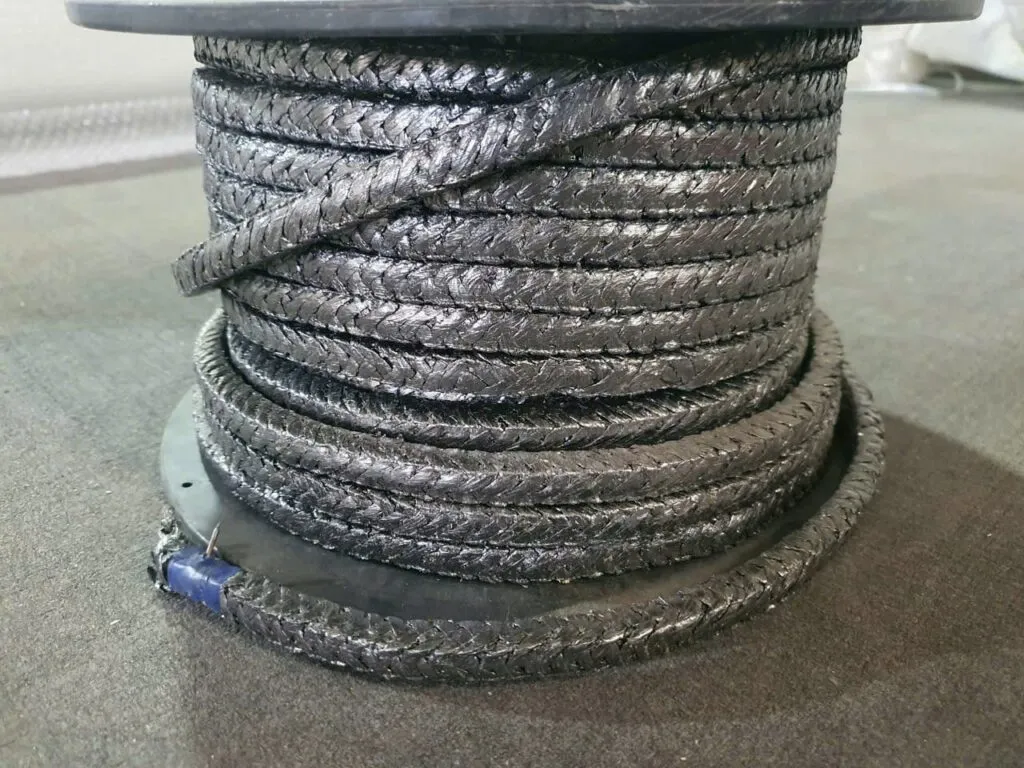

Dây tết chèn graphite (dây tết chì) là dây graphite nguyên chất, tức than chì, không phải PTFE graphite và không phải kim loại chì. Hàng nhuộm đen ngoài sẽ lộ lõi trắng khi cắt ngang, nên cắt một đoạn xem lõi lúc nhận hàng. Teadit 2007 là loại PTFE graphite, không phải sợi carbon. Kho không ghi dùng thực phẩm cho dây đen này vì 21 CFR 177.1550 không nhắc tới graphite.

Thông số kỹ thuật dây tết chèn PTFE graphite

Áp suất và tốc độ trong bảng là số datasheet hãng cho loại vật liệu này, không phải số đo lô hàng kho. Các mức nhiệt, áp, tốc độ không đạt cùng lúc: tăng một mức thì mức còn lại phải hạ xuống.

Chỉ tiêu	Giá trị
Thành phần	Sợi PTFE pha graphite, bện chéo bốn mặt
Màu	Đen xám, đồng màu cả mặt lẫn lõi
Tỷ trọng	1,50 g/cm³
Độ nén / độ hồi phục	22,5% / 54,5%
Hệ số ma sát	0,11
Nhiệt độ làm việc	Tới +280 độ C
pH	0 đến 14, trừ chất oxy hoá mạnh (nước cường toan, axit nitric bốc khói, oleum)
Áp suất bơm quay (datasheet hãng)	20 bar (Garlock 5100, Lionpak 2300) đến 35 bar (Teadit 2007)
Áp suất bơm piston (datasheet hãng)	80 bar (Lionpak 2300) đến 100 bar (Teadit 2007)
Áp suất van, tĩnh (datasheet hãng)	80 bar (Lionpak 2300) đến 200 bar (Teadit 2007)
Tốc độ trục (datasheet hãng)	20 đến 25 m/s, lấy 20 m/s làm số bảo thủ
Dải cỡ	Sẵn 4×4 đến 20x20mm; 3×3 và 22×22 đến 30x30mm bện theo đơn

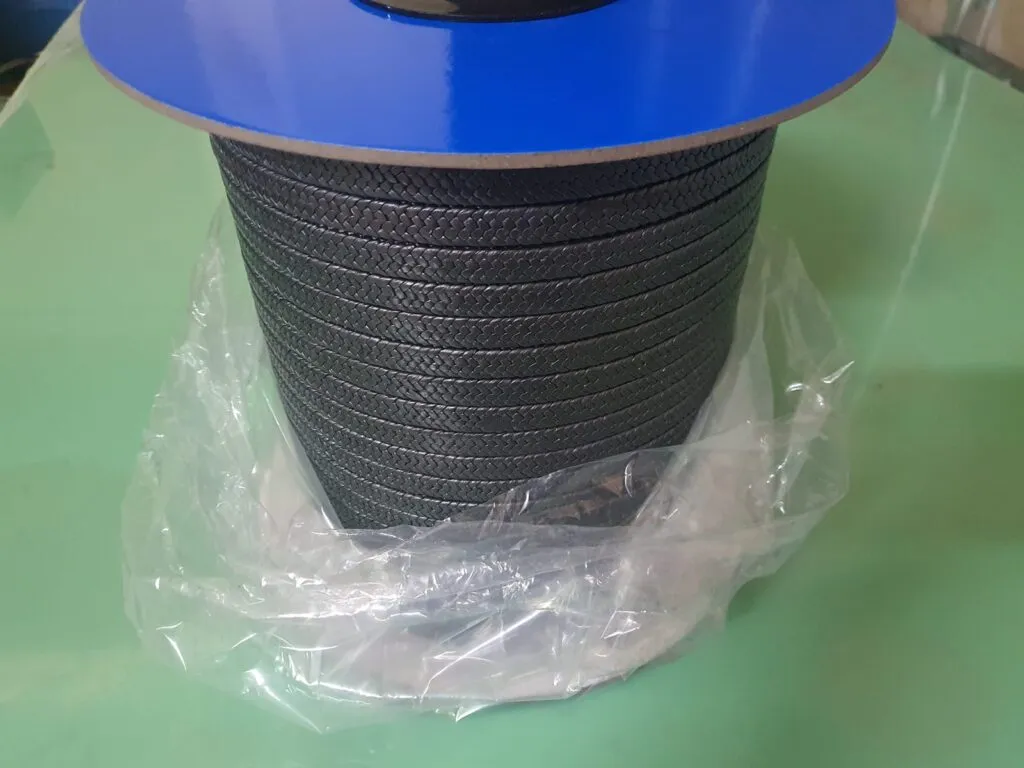

Quy cách bán	Hộp 10 kg; cắt lẻ theo mét hoặc vòng

Bảng tra cỡ và số mét mỗi hộp dây tết chèn PTFE graphite

Khối lượng tính bằng cạnh² x 1,50 g/m, số mét mỗi hộp bằng 10.000 chia cho g/m; mỗi lô bện chặt lỏng khác nhau nên số mét thật có thể chênh vài phần trăm. Cỡ 4×4 đến 20x20mm có sẵn, cỡ 3×3 và 22×22 đến 30x30mm bện theo đơn. Muốn chọn cỡ theo đường kính trục, xem bảng tra cỡ dây tết chèn theo trục của hãng.

Cỡ dây	Nhóm	Khối lượng (g/m, tính)	Số mét mỗi hộp 10 kg (tính)	Đường kính trục thường gặp (mm)
3×3	Cỡ nhỏ 3–6mm	13,5	741	ty van dưới 12
4×4	Cỡ nhỏ 3–6mm	24,0	417
5×5	Cỡ nhỏ 3–6mm	37,5	267	ty van 12 đến 25
6×6	Cỡ nhỏ 3–6mm	54,0	185	ty van 12 đến 25
8×8	Cỡ vừa 8–16mm	96,0	104	bơm 16 đến 29; ty van 25 đến 50
10×10	Cỡ vừa 8–16mm	150	67	bơm 29 đến 48; ty van 50 đến 90
12×12	Cỡ vừa 8–16mm	216	46
14×14	Cỡ vừa 8–16mm	294	34
16×16	Cỡ vừa 8–16mm	384	26	bơm 75 đến 120
18×18	Cỡ lớn 18–30mm	486	21
20×20	Cỡ lớn 18–30mm	600	17
22×22	Cỡ lớn 18–30mm	726	14
25×25	Cỡ lớn 18–30mm	938	11	bơm từ 200
30×30	Cỡ lớn 18–30mm	1.350	7

Bảng giá dây tết chèn PTFE graphite theo mét và theo hộp

Hộp 10 kg có giá 2.520.000 đến 3.220.000 đ, tức 252.000 đến 322.000 đ cho mỗi kg. Dây cỡ càng lớn thì một mét càng nặng, nên giá mét cũng cao hơn. Báo cỡ và số mét qua Zalo là đủ để kho tính tiền.

Cỡ dây	Khối lượng (g/m, tính)	Giá theo mét (đ/m)	Giá một hộp 10 kg (đ)
3×3	13,5	3.400 đến 4.300
4×4	24,0	6.000 đến 7.700
5×5	37,5	9.500 đến 12.100
6×6	54,0	13.600 đến 17.400
8×8	96,0	24.200 đến 30.900
10×10	150	37.800 đến 48.300
12×12	216	54.400 đến 69.600
14×14	294	74.100 đến 94.700
16×16	384	96.800 đến 123.600
18×18	486	122.500 đến 156.500
20×20	600	151.200 đến 193.200
22×22	726	183.000 đến 233.800
25×25	938	236.400 đến 302.000
30×30	1.350	340.200 đến 434.700
Một hộp 10 kg (mọi cỡ)			2.520.000 đến 3.220.000
Giá theo kg (hộp nguyên)			252.000 đến 322.000 đ/kg

Cắt dây tết chèn PTFE graphite thành bộ vòng theo đường kính trục

Muốn biết cạnh dây, lấy Ø hộp chèn trừ Ø trục rồi chia đôi. Trục 60mm, hộp chèn 80mm cho dây 10×10. Chiều dài một vòng khoảng π x (60 + 10) = 219,9mm, cộng phần vát mối nối.

Một bộ thường có 4 đến 6 vòng theo James Walker, số vòng bằng độ sâu hộp chia cạnh dây. Bộ 5 vòng dây 10×10 dài khoảng 1,10 m, giá khoảng 41.600 đến 53.100 đ (tính). Các mối nối không nằm thẳng hàng mà được xếp so le. Qua Zalo, kho cần Ø trục, Ø lòng hộp chèn, độ sâu hộp (hoặc ảnh có thước kẹp) và số bộ.

Mua dây tết chèn PTFE graphite theo mét, theo hộp hay theo bộ vòng

Một bơm trục 60mm, hộp chèn 80mm, bộ 5 vòng cần khoảng 1,10 m dây 10×10 (150 g/m), mua theo mét hoặc theo bộ vòng đều được. Mười bơm cùng cỡ cần khoảng 11,0 m; một hộp 10 kg cỡ 10×10 được khoảng 67 m (tính), nên mua hộp khi tổng mét gần số mét mỗi hộp hoặc dùng thường xuyên. Nhiều cỡ trục khác nhau thì mua theo mét từng cỡ. Cách đặt và gửi số đo có trong hướng dẫn mua hàng.
