Dây tết chèn graphite lưới inox cho ty van, bán theo mét và hộp

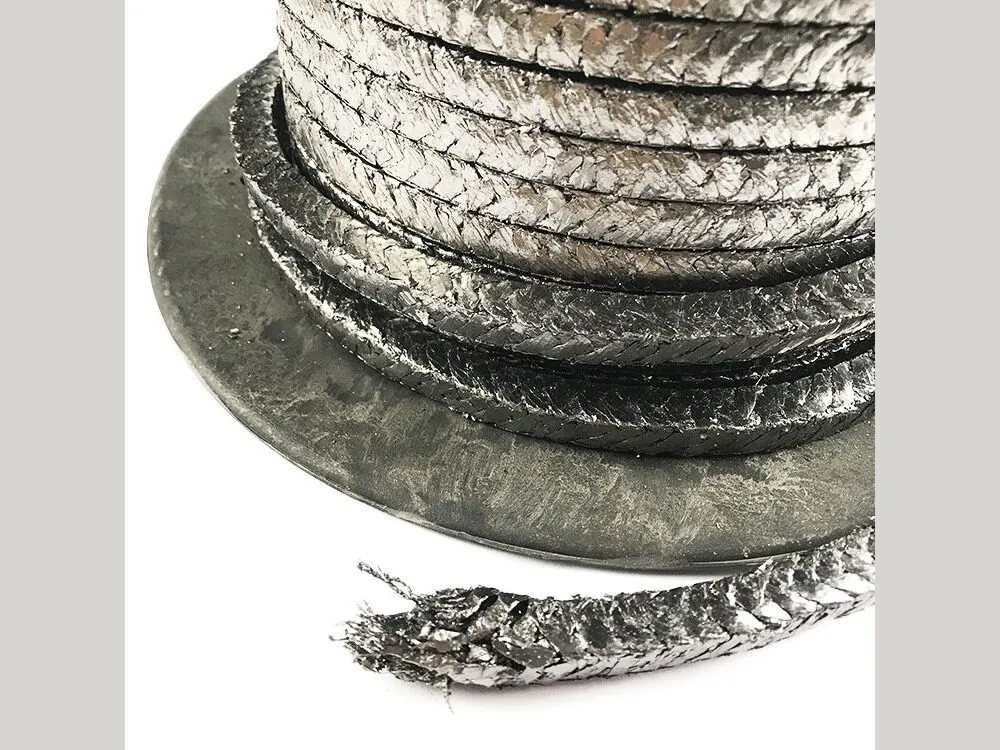

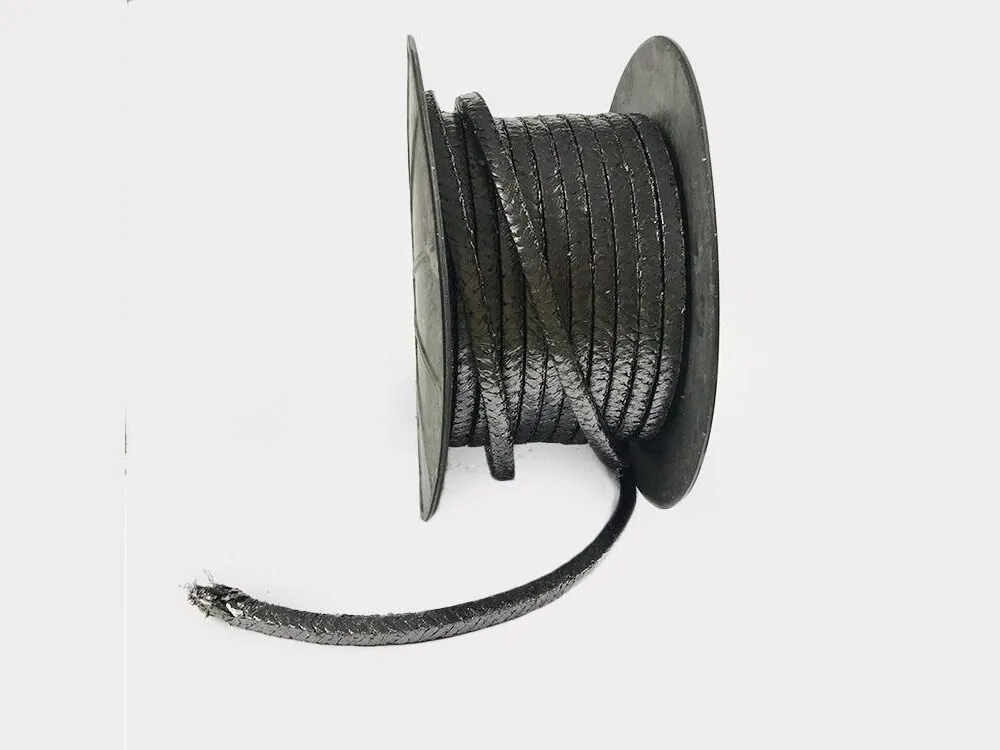

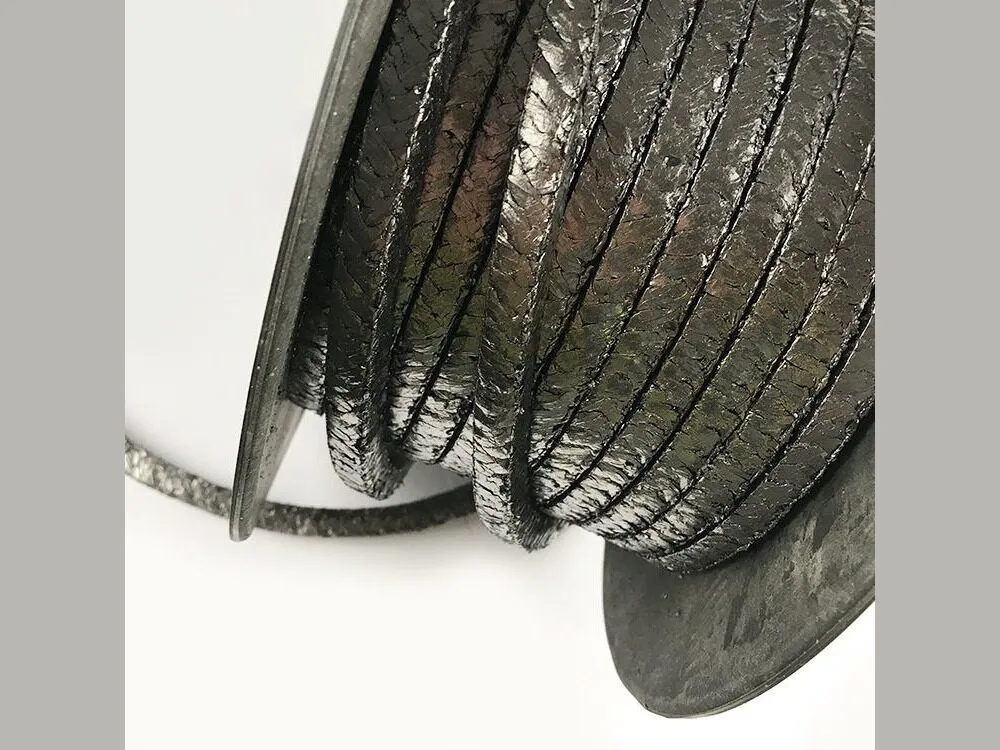

Dây tết chèn graphite lưới inox (cũng gọi dây graphite lõi inox) là dây graphite giãn nở có sợi kim loại, inox 304 hoặc Inconel, luồn trong từng sợi. Dây chịu 455 độ C trong không khí, 650 độ C trong hơi nước, pH 0 đến 14, cỡ 3×3 đến 30x30mm, bán theo mét và hộp 10 kg. Chỉ dùng cho ty van: van cổng, van cầu, van hơi, lò hơi.

Dây tết chèn graphite lưới inox khác dây graphite nguyên chất thế nào

Lưới kim loại không nâng nhiệt: Garlock 1300-E và 1303-FEP cùng ghi 455 và 650 độ C. Lưới chống ép đùn khi áp van cao, nên dây nặng hơn: cỡ 10×10 lõi inox khoảng 6,6 m/kg, lõi Inconel 8,8 m/kg theo hãng.

Trục bơm quay không dùng loại này, AESSEAL 355 ghi 0 bar và 0 m/s; trục bơm chọn dây tết chèn graphite nguyên chất hoặc dây tết chèn carbon. Tấm graphite lưới inox 316 Graph-Lock là tấm đệm, không phải dây. Các loại khác xem tại dây tết chèn các loại.

Thông số kỹ thuật dây tết chèn graphite lưới inox

Áp suất và tốc độ trong bảng là số datasheet hãng cho loại vật liệu này, không phải số đo lô hàng kho. Các mức nhiệt, áp, tốc độ không đạt cùng lúc.

Chỉ tiêu	Giá trị
Thành phần	Graphite giãn nở có sợi kim loại luồn trong từng sợi: inox AISI 304 hoặc Inconel/niken
Tỷ trọng (hãng)	Khoảng 1,5 g/cm³ lõi inox; 1,20 g/cm³ lõi Inconel (AESSEAL 355); kho chưa có phiếu
Nhiệt độ trong không khí	455 độ C; khi có oxy, hãng lớn ghi tối thiểu 400 độ C
Nhiệt độ trong hơi nước	650 độ C
pH	0 đến 14, trừ chất oxy hoá mạnh
Áp suất van, tĩnh (datasheet hãng)	190 bar (Klinger K3222W) đến 345 bar (Chesterton 1601); AESSEAL 355 300 bar
Bơm quay	Không dùng (AESSEAL 355: 0 bar, 0 m/s)
Độ ép vòng khi lắp	20 đến 25% (AESSEAL 355)
Khe đùn, độ nhẵn ty van	Khe đùn tối đa 0,25mm; ty van Ra 0,4 đến 0,6 µm
Khối lượng hãng cỡ 10mm	Lõi inox 304 khoảng 6,6 m/kg; lõi Inconel 8,8 m/kg
Dải cỡ	3×3 đến 30x30mm; AESSEAL 355 làm 3 đến 40mm

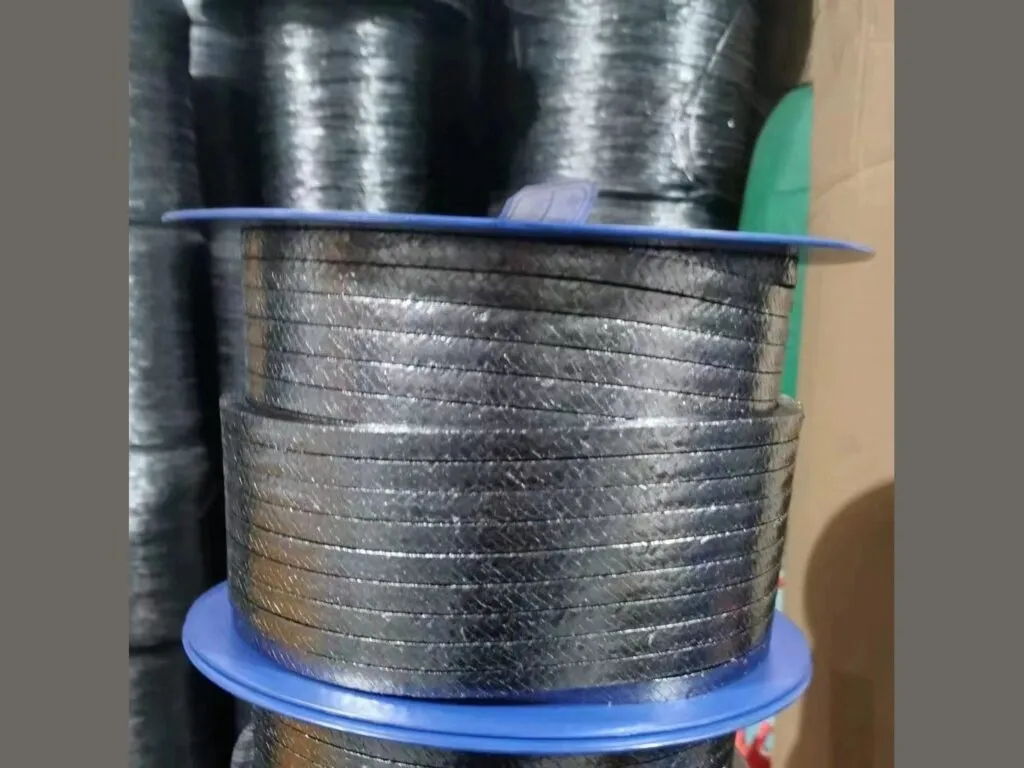

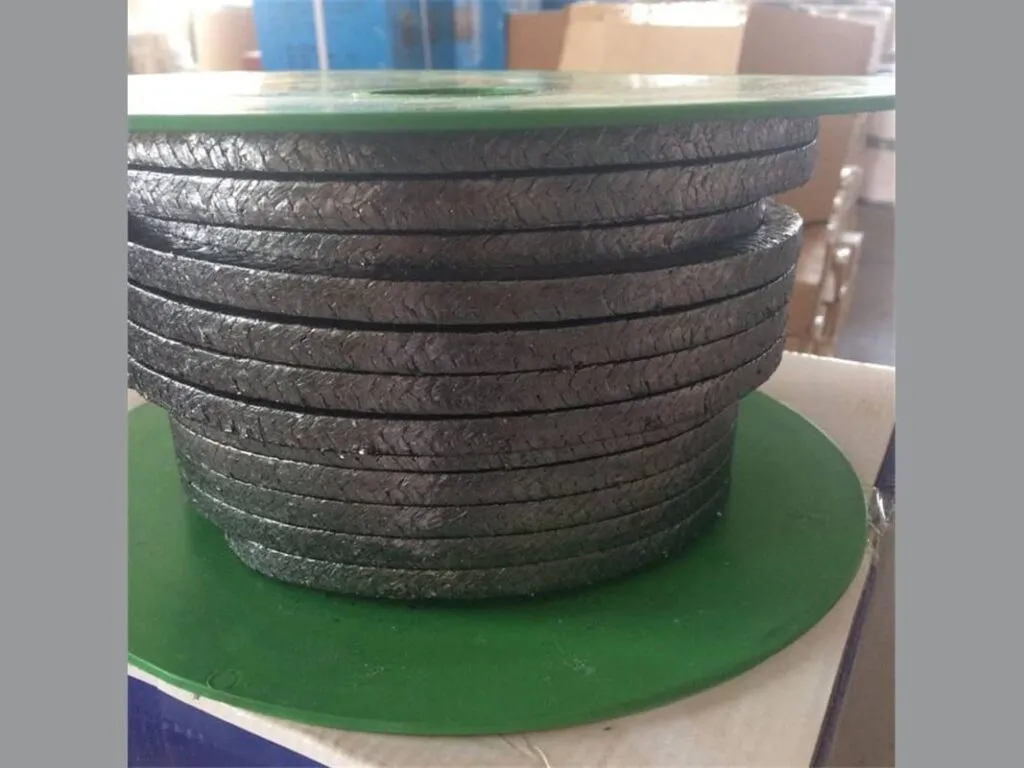

Quy cách bán	Hộp 10 kg; cắt lẻ theo mét hoặc bộ vòng

Bảng tra cỡ và số mét mỗi hộp dây tết chèn graphite lưới inox

Khối lượng tính bằng cạnh² × 1,50, số mét bằng 10.000 ÷ g/m; lõi lưới kim loại và độ nén của sợi làm số mét thực tế dao động quanh số tính. Cỡ trục tương ứng đối chiếu thêm với bảng tra cỡ dây tết chèn theo trục. Cỡ có sẵn trong kho cần xác nhận khi đặt.

Cỡ dây	Nhóm	Khối lượng (g/m, tính)	Số mét mỗi hộp 10 kg (tính)	Đường kính trục thường gặp (mm)
3×3	Cỡ nhỏ 3–6mm	13,5	741	ty van dưới 12
4×4	Cỡ nhỏ 3–6mm	24,0	417
5×5	Cỡ nhỏ 3–6mm	37,5	267	ty van 12 đến 25
6×6	Cỡ nhỏ 3–6mm	54,0	185	ty van 12 đến 25
8×8	Cỡ vừa 8–16mm	96,0	104	ty van 25 đến 50
10×10	Cỡ vừa 8–16mm	150	67	ty van 50 đến 90
12×12	Cỡ vừa 8–16mm	216	46
14×14	Cỡ vừa 8–16mm	294	34
16×16	Cỡ vừa 8–16mm	384	26
18×18	Cỡ lớn 18–30mm	486	21
20×20	Cỡ lớn 18–30mm	600	17
22×22	Cỡ lớn 18–30mm	726	14
25×25	Cỡ lớn 18–30mm	938	11
30×30	Cỡ lớn 18–30mm	1.350	7

Bảng giá dây tết chèn graphite lưới inox theo mét và theo hộp

Loại này bán 50.000 đến 800.000 đ một kg, cả hộp 10 kg từ 500.000 đến 8.000.000 đ. Giá mỗi mét đi theo khối lượng: cỡ nặng hơn thì đắt hơn. Gửi qua Zalo cỡ dây cùng số mét định mua để được báo giá theo đơn.

Cỡ dây	Khối lượng (g/m, tính)	Giá theo mét (đ/m)	Giá một hộp 10 kg (đ)
3×3	13,5	700 đến 10.800
4×4	24,0	1.200 đến 19.200
5×5	37,5	1.900 đến 30.000
6×6	54,0	2.700 đến 43.200
8×8	96,0	4.800 đến 76.800
10×10	150	7.500 đến 120.000
12×12	216	10.800 đến 172.800
14×14	294	14.700 đến 235.200
16×16	384	19.200 đến 307.200
18×18	486	24.300 đến 388.800
20×20	600	30.000 đến 480.000
22×22	726	36.300 đến 580.800
25×25	938	46.900 đến 750.400
30×30	1.350	67.500 đến 1.080.000
Một hộp 10 kg (mọi cỡ)			500.000 đến 8.000.000
Giá theo kg (hộp nguyên)			50.000 đến 800.000 đ/kg

Cắt dây tết chèn graphite lưới inox thành bộ vòng theo đường kính trục

Khe giữa hộp chèn và trục chia đôi chính là cạnh dây cần đặt. Ví dụ trục 40mm, hộp chèn 56mm cho dây 8×8; chiều dài một vòng khoảng π × (40 + 8) = 150,8mm, cộng phần vát mối nối.

Một bộ gồm 4 đến 6 vòng theo James Walker, số vòng bằng độ sâu hộp ÷ cạnh dây. Bộ 5 vòng cần khoảng 0,75 m, giá khoảng 3.600 đến 57.900 đ (tính). Mối cắt các vòng đặt lệch nhau. Gửi qua Zalo: Ø trục, Ø lòng hộp chèn, độ sâu hộp hoặc ảnh có thước kẹp, số bộ cần.

Mua dây tết chèn graphite lưới inox theo mét, theo hộp hay theo bộ vòng

Một bơm trục 40mm, hộp chèn 56mm, bộ 5 vòng cần khoảng 0,75 m dây 8×8 (96,0 g/m). Mười bộ cùng cỡ cần khoảng 7,5 m, trong khi một hộp 10 kg cỡ 8×8 được khoảng 104 m (tính).

Mua hộp khi tổng mét gần số mét mỗi hộp hoặc dùng thường xuyên. Nhiều cỡ trục khác nhau thì mua theo mét từng cỡ. Cần ít hơn một hộp thì dùng cuộn 1 kg hoặc 5 kg. Cách đặt và gửi số đo ghi trong hướng dẫn mua hàng.
