Dây tết chèn graphite (dây tết chì) theo mét, cuộn và hộp 10 kg

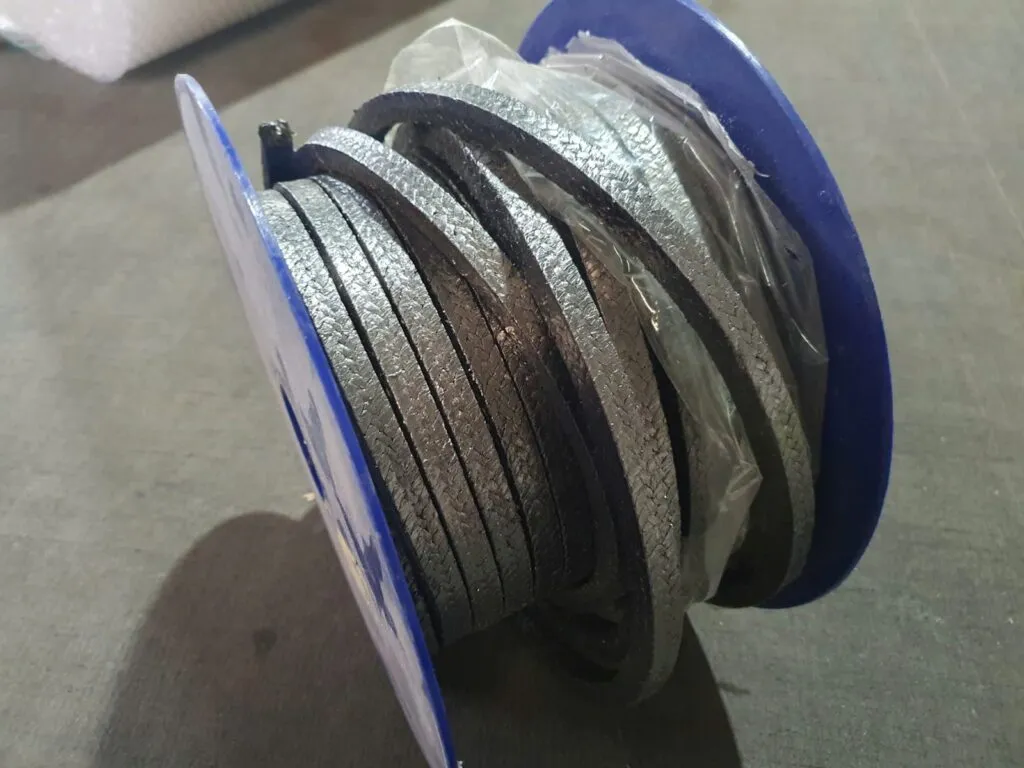

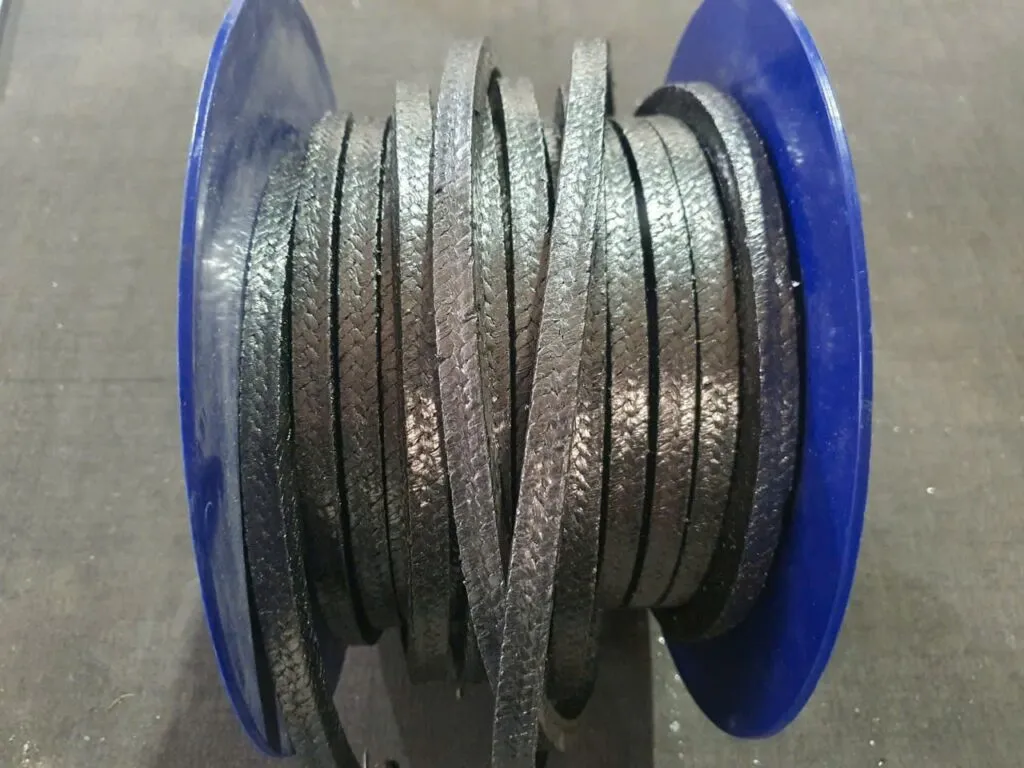

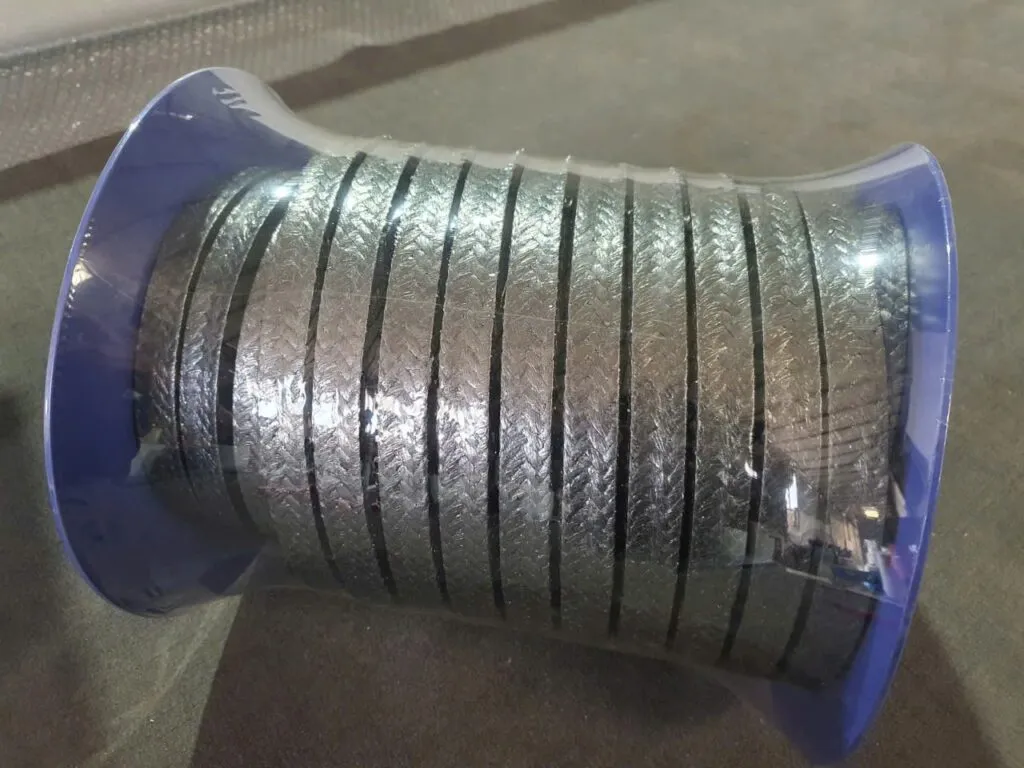

Dây tết chèn graphite (dây tết chì, graphite packing) là dây bện vuông từ băng graphite giãn nở, không lõi kim loại, màu đen ánh kim. Dây chịu 455 độ C trong không khí, 650 độ C trong hơi nước, pH 0 đến 14 trừ chất oxy hoá mạnh. Cỡ phổ biến 4×4 đến 20x20mm, bán theo mét, cuộn 1, 5, 10 kg, dùng ở van hơi, bơm cấp nước lò hơi, bơm nước ngưng.

Trong nhóm dây tết chèn các loại, mã graphite nguyên chất này bán theo bốn cách: theo mét, cuộn 1 kg, 5 kg, hộp 10 kg và bộ vòng cắt sẵn.

Dây tết chèn graphite khác dây graphite lưới inox và tấm graphite thế nào

Chữ chì trong dây tết chì là than chì, không phải kim loại chì. Dây tết chèn graphite lưới inox có sợi kim loại luồn bên trong, chỉ dùng cho ty van và không nâng được nhiệt độ. Tấm graphite lưới inox 316 (Garlock Graph-Lock) là tấm đệm mặt bích, không phải dây tết. Mức 650 độ C chỉ đúng trong hơi nước; trong không khí là 455 độ C.

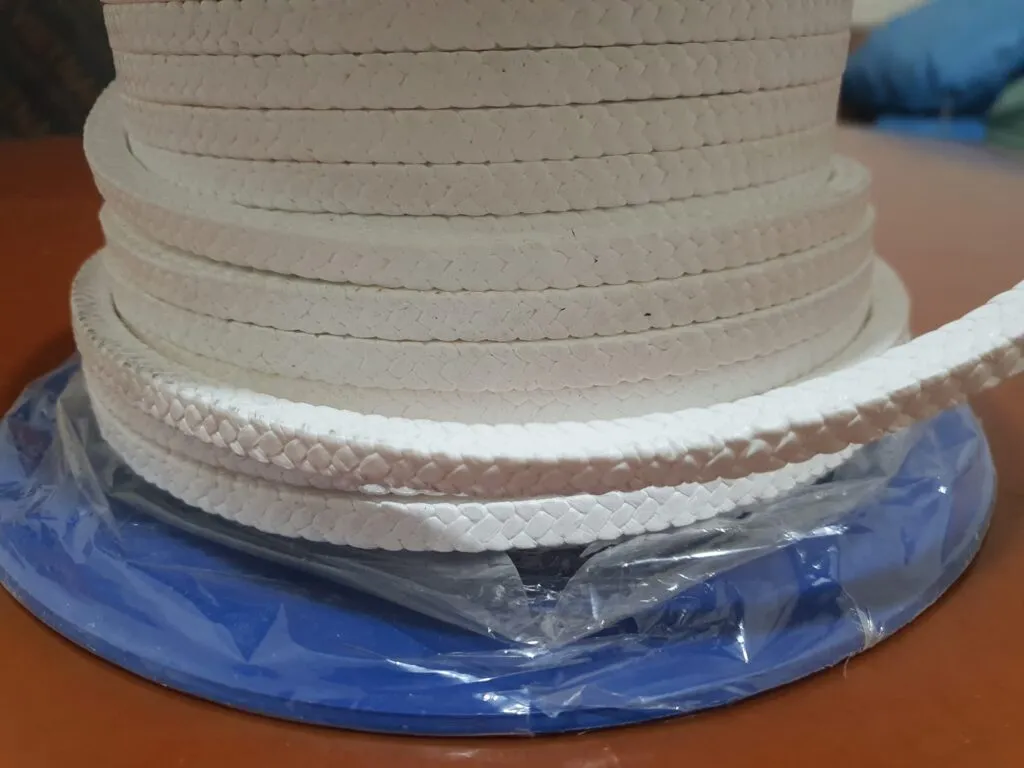

Dòng dây tết chèn PTFE graphite là mã riêng, có giá và quy cách riêng, không nằm trong bảng bên dưới.

Thông số kỹ thuật dây tết chèn graphite

Bạc ép nén dây trong hộp chèn, dây giãn ra làm kín trục. Người mua mới thường hỏi gland packing là gì trước khi chọn cỡ. Áp suất và tốc độ trong bảng là số datasheet hãng cho loại vật liệu này, không phải số đo lô, và các mức không đạt cùng lúc.

Chỉ tiêu	Giá trị
Thành phần	Băng graphite giãn nở bện vuông, không lõi kim loại
Màu	Đen ánh kim
Tỷ trọng (hãng)	1,20 g/cm³ theo AESSEAL 350
Nhiệt độ trong không khí	455 độ C
Nhiệt độ trong hơi nước	650 độ C
Nhiệt độ môi trường không oxy hoá	Tới 850 độ C (Lionpak 5100)
pH	0 đến 14, trừ chất oxy hoá mạnh
Áp suất bơm quay (datasheet hãng)	20 bar (AESSEAL 350) đến 35 bar (Lionpak 5101)
Áp suất bơm piston (datasheet hãng)	100 bar (Teadit 2000)
Áp suất van, tĩnh (datasheet hãng)	100 đến 300 bar tuỳ hãng
Tốc độ trục (datasheet hãng)	20 đến 25 m/s
Dải cỡ	Phổ biến 4×4 đến 20x20mm; bện theo đơn mọi cỡ

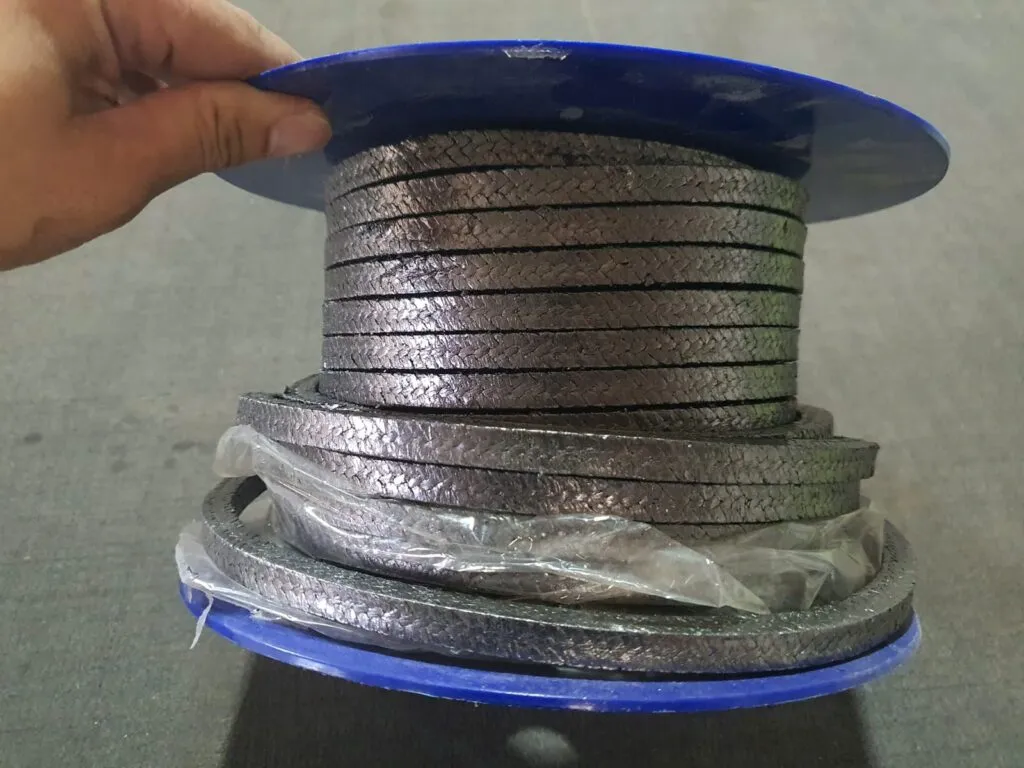

Quy cách bán	Cuộn 1 kg, 5 kg, 10 kg; cắt lẻ theo mét hoặc vòng

Bảng tra cỡ và số mét mỗi hộp dây tết chèn graphite

Khối lượng tính bằng cạnh² × 1,20, số mét mỗi hộp bằng 10.000 ÷ g/m; lượng graphite tẩm và độ chặt bện khiến hộp thật lệch khỏi số tính. Cỡ phổ biến 4×4 đến 20x20mm, bện theo đơn mọi cỡ, cuộn 1 kg, 5 kg, 10 kg. Cột cuối đối chiếu với bảng tra cỡ dây tết chèn theo trục của các hãng.

Cỡ dây	Nhóm	Khối lượng (g/m, tính)	Số mét mỗi hộp 10 kg (tính)	Đường kính trục thường gặp (mm)
3×3	Cỡ nhỏ 3–6mm	10,8	926	ty van dưới 12
4×4	Cỡ nhỏ 3–6mm	19,2	521
5×5	Cỡ nhỏ 3–6mm	30,0	333	ty van 12 đến 25
6×6	Cỡ nhỏ 3–6mm	43,2	231	ty van 12 đến 25
8×8	Cỡ vừa 8–16mm	76,8	130	bơm 16 đến 29; ty van 25 đến 50
10×10	Cỡ vừa 8–16mm	120	83	bơm 29 đến 48; ty van 50 đến 90
12×12	Cỡ vừa 8–16mm	173	58
14×14	Cỡ vừa 8–16mm	235	43
16×16	Cỡ vừa 8–16mm	307	33	bơm 75 đến 120
18×18	Cỡ lớn 18–30mm	389	26
20×20	Cỡ lớn 18–30mm	480	21
22×22	Cỡ lớn 18–30mm	581	17
25×25	Cỡ lớn 18–30mm	750	13	bơm từ 200
30×30	Cỡ lớn 18–30mm	1.080	9

Bảng giá dây tết chèn graphite theo mét và theo hộp

Tính theo kg, giá nằm trong khoảng 161.000 đến 988.000 đ; lấy cả hộp 10 kg thì 1.610.000 đến 9.880.000 đ. Mỗi mét được tính bằng khối lượng g/m nhân giá kg, nên cỡ to giá cao. Chụp hộp chèn hoặc ghi cỡ, số mét rồi gửi qua Zalo để có báo giá.

Cỡ dây	Khối lượng (g/m, tính)	Giá theo mét (đ/m)	Giá một hộp 10 kg (đ)
3×3	10,8	1.700 đến 10.700
4×4	19,2	3.100 đến 19.000
5×5	30,0	4.800 đến 29.600
6×6	43,2	7.000 đến 42.700
8×8	76,8	12.400 đến 75.900
10×10	120	19.300 đến 118.600
12×12	173	27.900 đến 170.900
14×14	235	37.800 đến 232.200
16×16	307	49.400 đến 303.300
18×18	389	62.600 đến 384.300
20×20	480	77.300 đến 474.200
22×22	581	93.500 đến 574.000
25×25	750	120.800 đến 741.000
30×30	1.080	173.900 đến 1.067.000
Một hộp 10 kg (mọi cỡ)			1.610.000 đến 9.880.000
Giá theo kg (hộp nguyên)			161.000 đến 988.000 đ/kg

Cắt dây tết chèn graphite thành bộ vòng theo đường kính trục

Cỡ dây đúng bằng (Ø hộp chèn − Ø trục) chia hai. Trục 50mm, hộp 70mm cho dây 10×10. Chiều dài một vòng ≈ π × (50 + 10) = 188,5mm, cộng phần vát mối nối. Bộ 4 đến 6 vòng theo James Walker, số vòng bằng độ sâu hộp ÷ cạnh dây. Bộ 5 vòng dài khoảng 0,94 m, giá khoảng 18.200 đến 111.700 đ (tính).

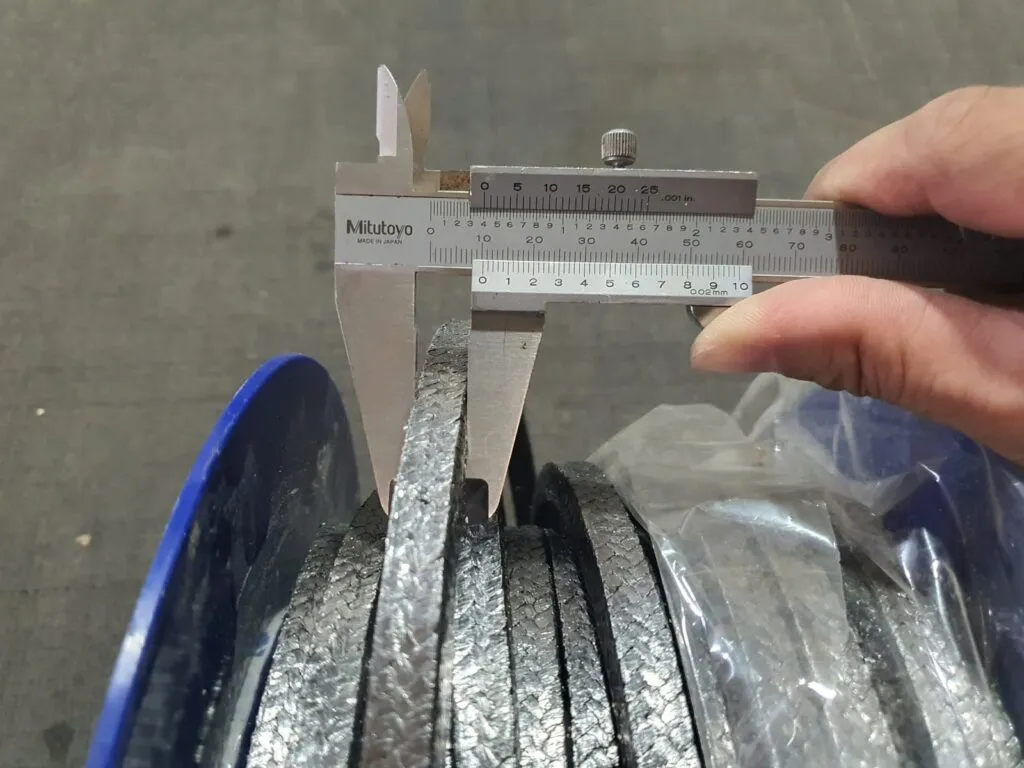

Mối cắt của vòng kế tiếp đặt lệch so với vòng trước để tránh rò thẳng. Gửi qua Zalo Ø trục, Ø lòng hộp chèn, độ sâu hộp (hoặc ảnh có thước kẹp) và số bộ cần.

Mua dây tết chèn graphite theo mét, theo hộp hay theo bộ vòng

Một bơm trục 50mm, hộp chèn 70mm, bộ 5 vòng cần khoảng 0,94 m dây 10×10 (120 g/m); mua theo mét hoặc theo bộ vòng đều được. Mười bơm cùng cỡ cần khoảng 9,4 m, trong khi một hộp 10 kg cỡ 10×10 được khoảng 83 m (tính). Mua hộp khi tổng mét gần số mét mỗi hộp hoặc dùng thường xuyên. Nhiều cỡ trục khác nhau thì mua theo mét từng cỡ. Cần ít hơn một hộp thì dùng cuộn 1 kg hoặc 5 kg.
