Bộ cách điện mặt bích (flange insulation kit) bán theo bộ đúng cỡ bích
Giá tham khảo 22.000 – 482.000 đ / bộ
Đặc điểm nổi bật
- G-7: nhiệt -196 đến 232 độ C; bền nén 40.000 psi; bền kéo 25.000 psi; điện môi 350 V/mil; hút nước 0,07%
- G-10: nhiệt -196 đến 138 độ C; bền nén 50.000 psi; bền kéo 45.000 psi; điện môi 550 V/mil; hút nước 0,1%
- G-11: nhiệt -196 đến 176 độ C; bền nén 50.000 psi; bền kéo 43.000 psi; điện môi 550 V/mil; hút nước 0,1%
- Phenolic: nhiệt -54 đến 104 độ C; bền nén 25.000 psi; bền kéo 20.000 psi; điện môi 500 V/mil; hút nước 1,6%
- Neoprene-phenolic: nhiệt -54 đến 79 độ C; bền nén 25.000 psi; bền kéo 20.000 psi; điện môi 500 V/mil; hút nước 1,6%
Liên hệ báo giá theo mã, số lượng
Gửi ảnh, số đo qua Zalo để kỹ thuật đối chiếu.
| Nhà cung cấp | Daytetchen.net |
|---|---|
| Vật liệu | G10, Nhựa phenolic |
| Vận chuyển | Tính phí dựa trên đơn hàng |
Mô tả sản phẩm
Mục lục
- Bộ cách điện mặt bích G-10 khác G-11 và phíp FR4 thế nào
- Thông số kỹ thuật bộ cách điện mặt bích
- Bảng tra quy cách bộ cách điện mặt bích
- Bảng giá bộ cách điện mặt bích
- Cắt bộ cách điện mặt bích theo cỡ bích và bản vẽ
- Mua bộ cách điện mặt bích trọn bộ hay theo bản vẽ
- Câu hỏi thường gặp về bộ cách điện mặt bích
- Một bộ cách điện mặt bích gồm những gì?
- Gioăng G-10 chịu nhiệt bao nhiêu?
- Phíp FR4 có phải là G-10 không?
- Giá một bộ cách điện mặt bích bao nhiêu?

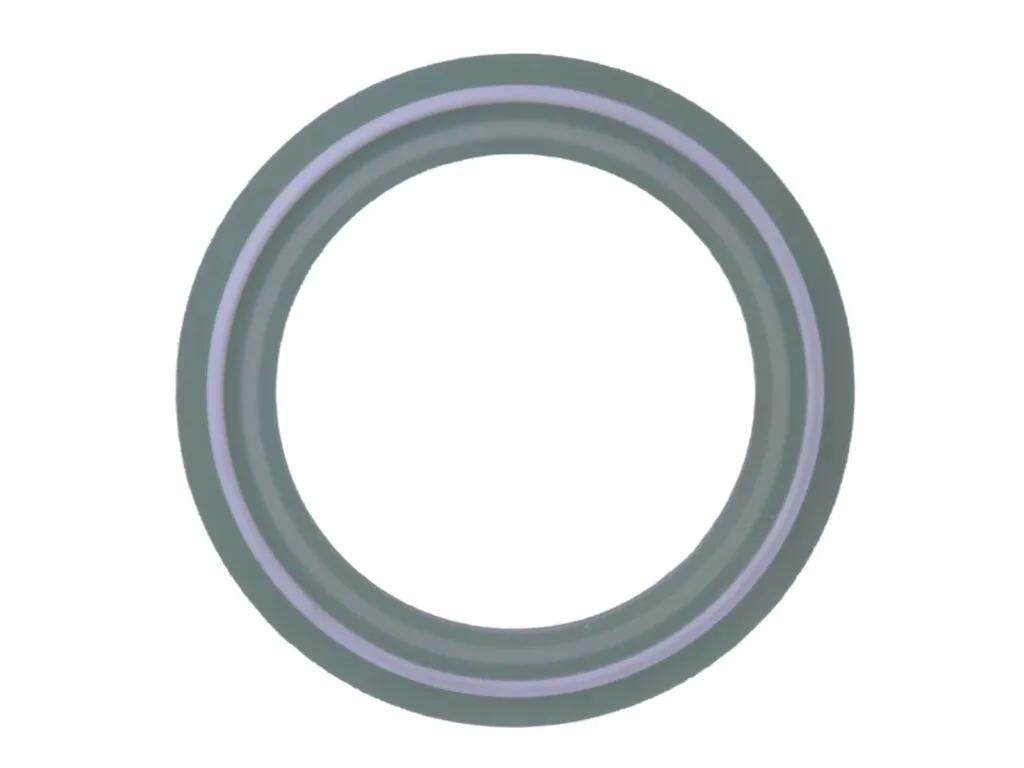

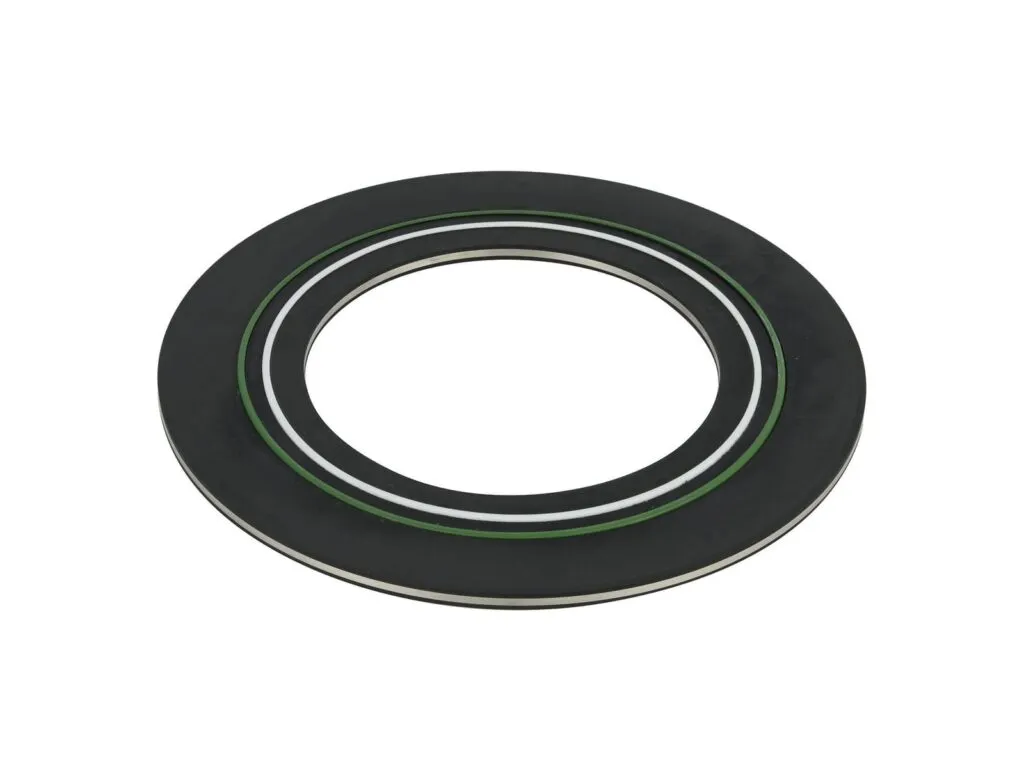

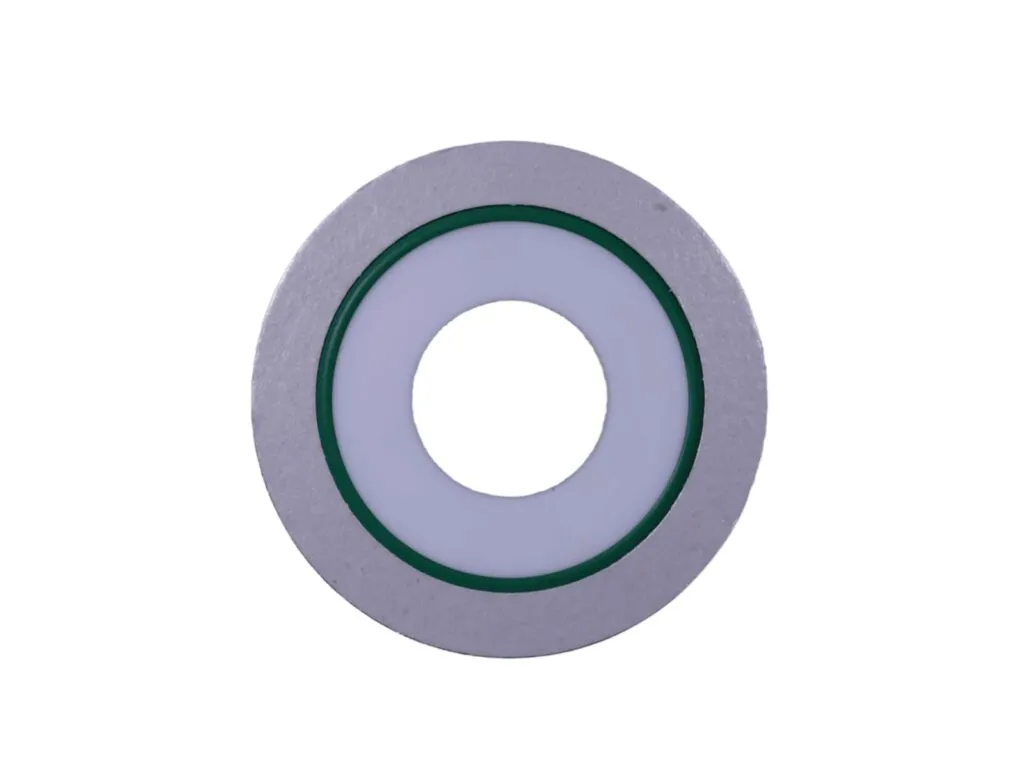

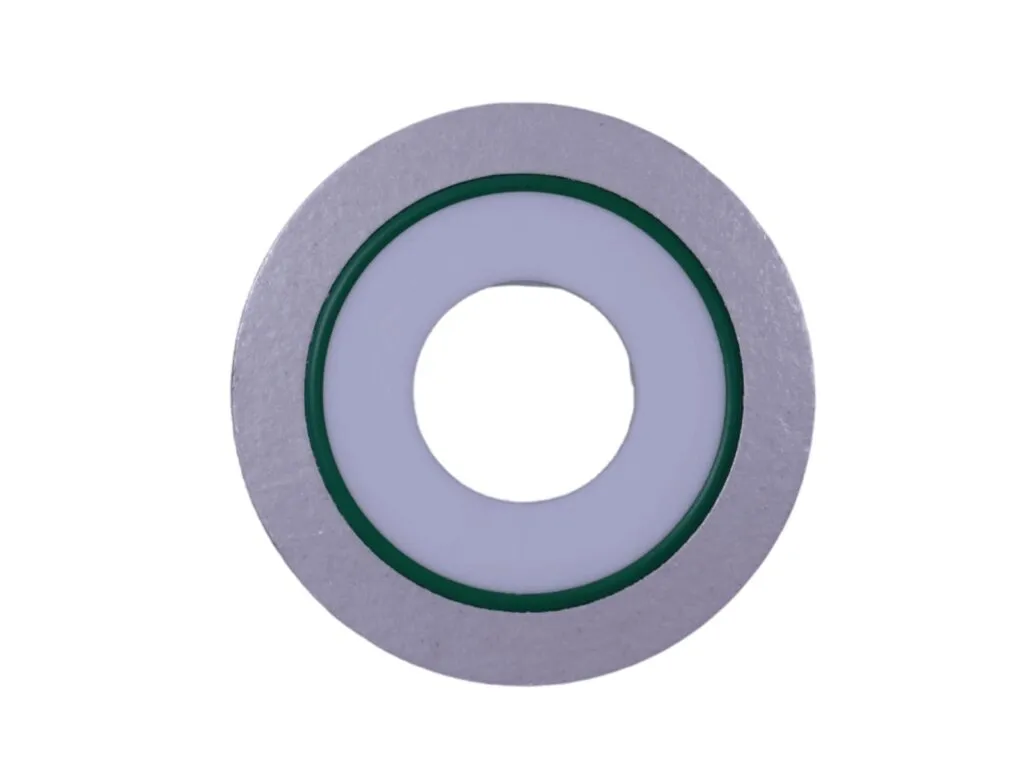

Bộ cách điện mặt bích (flange insulation kit) gồm 1 gioăng cách điện, các ống lót cách điện, vòng đệm cách điện và vòng đệm kim loại, đóng chung một gói theo cỡ bích để cách điện giữa hai mặt bích. Gioăng G-10 dùng -196 đến 138 độ C, G-7 tới 232 độ C, PTFE biến tính tới 260 độ C.
Bộ cách điện mặt bích G-10 khác G-11 và phíp FR4 thế nào
G-10 và G-11 cùng điện môi 550 V/mil nhưng chịu nhiệt tới 138 và 176 độ C. Phenolic dừng ở 104 độ C, neoprene-phenolic ở 79 độ C. Cả sáu vật liệu thuộc nhóm gioăng phi kim loại, riêng PTFE biến tính trùng vật liệu với gioăng PTFE.
Phíp xanh ngọc FR4 trong kho chịu tới 150 độ C, 25 kV/mm. Kho không ghi FR4 là G-10, vì G-10 theo hãng ghi 138 độ C và 550 V/mil. Bộ bán trong kho dùng vật liệu gioăng nêu rõ ở bảng dưới.
Thông số kỹ thuật bộ cách điện mặt bích
Sáu vật liệu gioăng được so trên năm chỉ tiêu: nhiệt, bền nén, bền kéo, điện môi, hút nước, theo tài liệu hãng SL-6234. Quy đổi 550 V/mil ≈ 21,7 kV/mm và 40.000 psi ≈ 276 MPa. PTFE biến tính hút nước 0,01%, thấp hơn phenolic 1,6%.
| Vật liệu | Thông số |
|---|---|
| G-7 | nhiệt -196 đến 232 độ C; bền nén 40.000 psi; bền kéo 25.000 psi; điện môi 350 V/mil; hút nước 0,07% |
| G-10 | nhiệt -196 đến 138 độ C; bền nén 50.000 psi; bền kéo 45.000 psi; điện môi 550 V/mil; hút nước 0,1% |
| G-11 | nhiệt -196 đến 176 độ C; bền nén 50.000 psi; bền kéo 43.000 psi; điện môi 550 V/mil; hút nước 0,1% |
| Phenolic | nhiệt -54 đến 104 độ C; bền nén 25.000 psi; bền kéo 20.000 psi; điện môi 500 V/mil; hút nước 1,6% |
| Neoprene-phenolic | nhiệt -54 đến 79 độ C; bền nén 25.000 psi; bền kéo 20.000 psi; điện môi 500 V/mil; hút nước 1,6% |
| PTFE biến tính | nhiệt -196 đến 260 độ C; bền nén 2.300 psi; bền kéo 1.450 psi; điện môi 350 V/mil; hút nước 0,01% |
| Phíp FR4 kho: nhiệt | tới 150 độ C (đối chiếu, không phải G-10) |
| Phíp FR4 kho: tỷ trọng | 1,8 đến 1,9 g/cm³ |
| Phíp FR4 kho: điện môi và cháy | 25 kV/mm; UL94 V-0 |
| Phíp FR4 kho: dày, hút nước | dày 0,5 đến 50mm; hút nước dưới 0,1% |
Bảng tra quy cách bộ cách điện mặt bích
Bảng gồm 13 dòng: 6 vật liệu gioăng, 4 thành phần của bộ và 3 thông tin cần có khi đặt. Chọn vật liệu theo nhiệt làm việc, rồi đối chiếu cỡ bích và bu lông để kho chuẩn bị đúng bộ.
| Hạng mục | Nhóm | Thông tin |
|---|---|---|
| Gioăng G-10 | Vật liệu gioăng | -196 đến 138 độ C; bền nén 50.000 psi; điện môi 550 V/mil; hút nước 0,1% |
| Gioăng G-11 | Vật liệu gioăng | -196 đến 176 độ C; bền nén 50.000 psi; điện môi 550 V/mil; hút nước 0,1% |
| Gioăng G-7 | Vật liệu gioăng | -196 đến 232 độ C; bền nén 40.000 psi; điện môi 350 V/mil; hút nước 0,07% |
| Gioăng phenolic | Vật liệu gioăng | -54 đến 104 độ C; bền nén 25.000 psi; điện môi 500 V/mil; hút nước 1,6% |
| Gioăng neoprene-phenolic | Vật liệu gioăng | -54 đến 79 độ C; bền nén 25.000 psi; điện môi 500 V/mil; hút nước 1,6% |
| Gioăng PTFE biến tính | Vật liệu gioăng | -196 đến 260 độ C; bền nén 2.300 psi; điện môi 350 V/mil; hút nước 0,01% |
| Gioăng cách điện | Thành phần bộ | 1 cái mỗi bộ, đúng cỡ mặt bích |

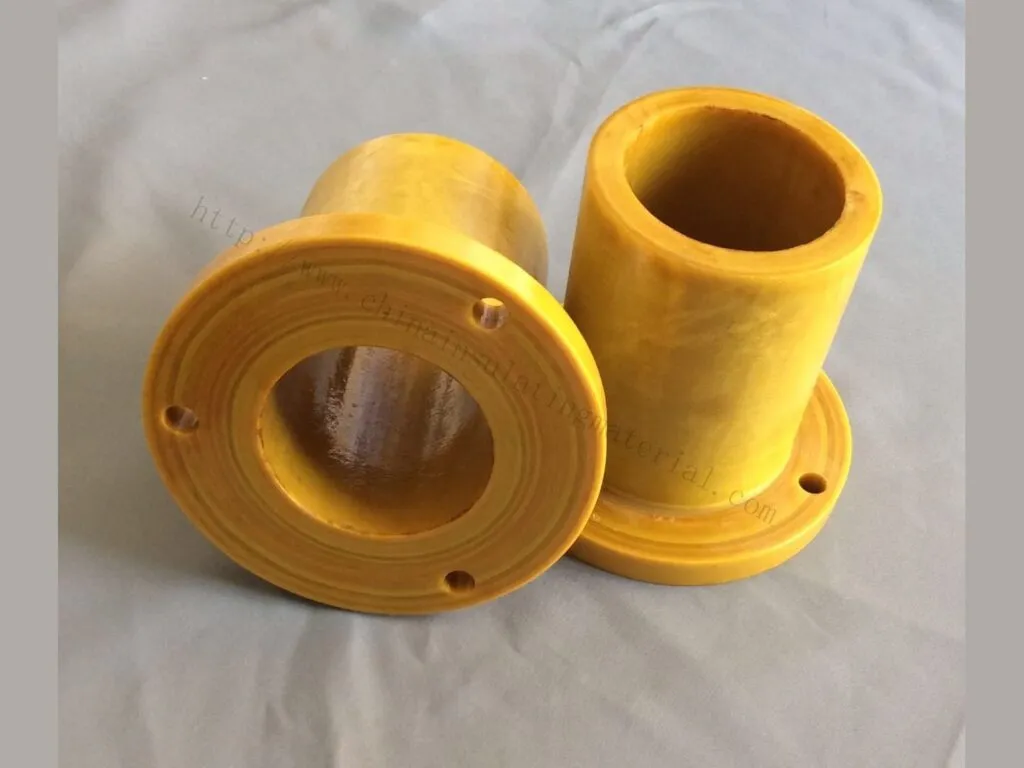

| Ống lót cách điện | Thành phần bộ | Chọn theo chiều dày hai bích |
| Vòng đệm cách điện | Thành phần bộ | Có trong mỗi bộ |
| Vòng đệm kim loại | Thành phần bộ | Có trong mỗi bộ |
| Cỡ bích | Đặt hàng | Tiêu chuẩn, cấp áp, DN |
| Bu lông | Đặt hàng | Số bu lông, đường kính bu lông, chiều dày hai bích |
| Nhiệt làm việc | Đặt hàng | Để chọn G-10, G-11, G-7 hay PTFE biến tính |
Bảng giá bộ cách điện mặt bích
Giá từ 22.000 đến 482.000 đ/bộ, tính theo cỡ bích, vật liệu gioăng và số bu lông của bộ.
| Quy cách | Đơn vị | Giá tham khảo (đ) |
|---|---|---|
| Bộ gioăng G-10 | bộ | 22.000 đến 44.000 |
| Bộ cách điện thông dụng theo DN | bộ | 22.000 đến 221.000 |
| Bộ theo bản vẽ, mọi vật liệu gioăng | bộ | 22.000 đến 482.000 |
| Khoảng chung bộ cách điện mặt bích | bộ | 22.000 đến 482.000 |
Cắt bộ cách điện mặt bích theo cỡ bích và bản vẽ
Bộ được thiết kế đúng cỡ mặt bích nên lắp vào không phải sửa bích. Gửi qua Zalo tiêu chuẩn và cấp áp của bích, DN, số và cỡ bu lông, chiều dày hai bích để chọn ống lót, nhiệt làm việc và số bộ cần mua.
Nhiệt làm việc quyết định vật liệu: tới 138 độ C dùng G-10, tới 176 độ C dùng G-11, tới 232 độ C dùng G-7, tới 260 độ C dùng PTFE biến tính. Cách cân nhắc chung nằm ở bài chọn gioăng theo nhiệt độ.
Mua bộ cách điện mặt bích trọn bộ hay theo bản vẽ
Bích tiêu chuẩn mua trọn bộ theo DN, một gói đủ gioăng, ống lót và hai loại vòng đệm nên không thiếu chi tiết. Bích lạ mua theo bản vẽ với mọi vật liệu gioăng. Mối nối không cần cách điện dùng gioăng không amiang bán riêng. Thủ tục đặt và giao nằm ở hướng dẫn mua hàng.
Câu hỏi thường gặp về bộ cách điện mặt bích
Một bộ cách điện mặt bích gồm những gì?
Bộ có 4 nhóm chi tiết: 1 gioăng cách điện, ống lót cách điện, vòng đệm cách điện và vòng đệm kim loại, đóng chung một gói theo cỡ bích.
Gioăng G-10 chịu nhiệt bao nhiêu?
Gioăng G-10 chịu từ -196 đến 138 độ C. Cần nóng hơn thì G-11 tới 176, G-7 tới 232, PTFE biến tính tới 260 độ C.
Phíp FR4 có phải là G-10 không?
Không. Phíp FR4 trong kho chịu tới 150 độ C, 25 kV/mm, còn G-10 theo hãng chịu 138 độ C, 550 V/mil, nên kho ghi hai vật liệu riêng.
Giá một bộ cách điện mặt bích bao nhiêu?
Giá 22.000 đến 482.000 đ/bộ, tuỳ cỡ bích và vật liệu gioăng.
