Dây tết chèn carbon tẩm graphite bán lẻ theo mét, cuộn và hộp

Dây tết chèn carbon (còn gọi dây tết chèn sợi carbon, carbon packing) là dây bện từ sợi carbon tẩm graphite, màu đen, không tẩm PTFE. Dây chịu khoảng 400 độ C trong không khí, 600 đến 650 độ C trong hơi nước theo hãng, pH 0 đến 14 trừ chất oxy hoá mạnh. Cỡ sẵn khoảng 4×4 đến 20x20mm, bán theo mét và cuộn 1, 5, 10 kg, dùng cho ty van hơi, bơm quay cần dẫn nhiệt và dầu tải nhiệt.

Dây tết chèn carbon khác dây acrylic tẩm graphite và panox thế nào

Dây carbon thật bện từ sợi carbon; các loại cùng màu đen nhưng khác sợi gốc nên khác trần nhiệt. Khi so với dây tết chèn graphite hay dây tết chèn aramid carbon, cần đối chiếu đúng sợi gốc ghi trên nhãn hộp.

• Acrylic (PAN) tẩm graphite: cũng đen nhưng không phải dây carbon; Kaxite ghi -50 đến +350 độ C.
• PANOX (PAN tiền oxy hoá): Nichias TOMBO 9039 ghi 200 độ C, 20 bar.
• Carbon sợi ngắn phổ thông: AESSEAL 325 thực dụng ở 200 độ C, không dùng cho van hơi nóng.
• Sợi carbon dài: oxy hoá dần trong không khí nóng nên lấy 400 độ C, không lấy số trong hơi nước.

Thông số kỹ thuật dây tết chèn carbon

Áp suất và tốc độ trục dưới đây là số datasheet hãng cho loại vật liệu này, không phải số đo lô của kho. Các mức nhiệt, áp suất, tốc độ không đạt cùng lúc trong một vị trí lắp.

Chỉ tiêu	Giá trị
Thành phần	Sợi carbon tẩm graphite, không tẩm PTFE (AESSEAL 375: sợi dài, carbon trên 99%)
Màu	Đen
Tỷ trọng (hãng)	1,05 g/cm³ (AESSEAL 375); kho chưa có phiếu lô
Nhiệt độ trong không khí	Khoảng 400 độ C
Nhiệt độ trong hơi nước, khí trơ	600 độ C (Nichias) đến 650 độ C (Klinger K466M, Garlock Style 98)
pH	0 đến 14 trừ chất oxy hoá mạnh; AESSEAL 375 ghi 1 đến 14
Áp suất bơm quay (datasheet hãng)	14 bar (Chesterton 477-1) đến 34,5 bar (Garlock Style 98)
Áp suất van, tĩnh (datasheet hãng)	250 bar (Chesterton 477-1) đến 300 bar (AESSEAL 375)
Tốc độ trục (datasheet hãng)	15 đến 20 m/s
Không dùng	Chất oxy hoá mạnh; thực phẩm
Dải cỡ	Sẵn khoảng 4×4 đến 20x20mm; 3×3 và từ 22×22 bện theo đơn

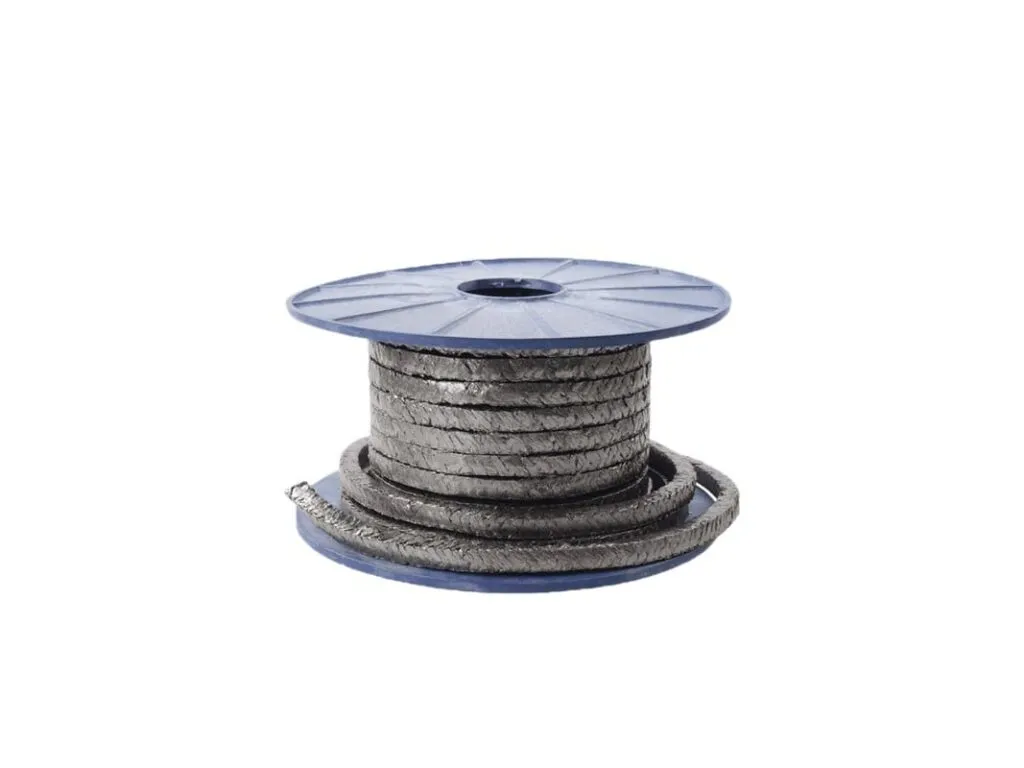

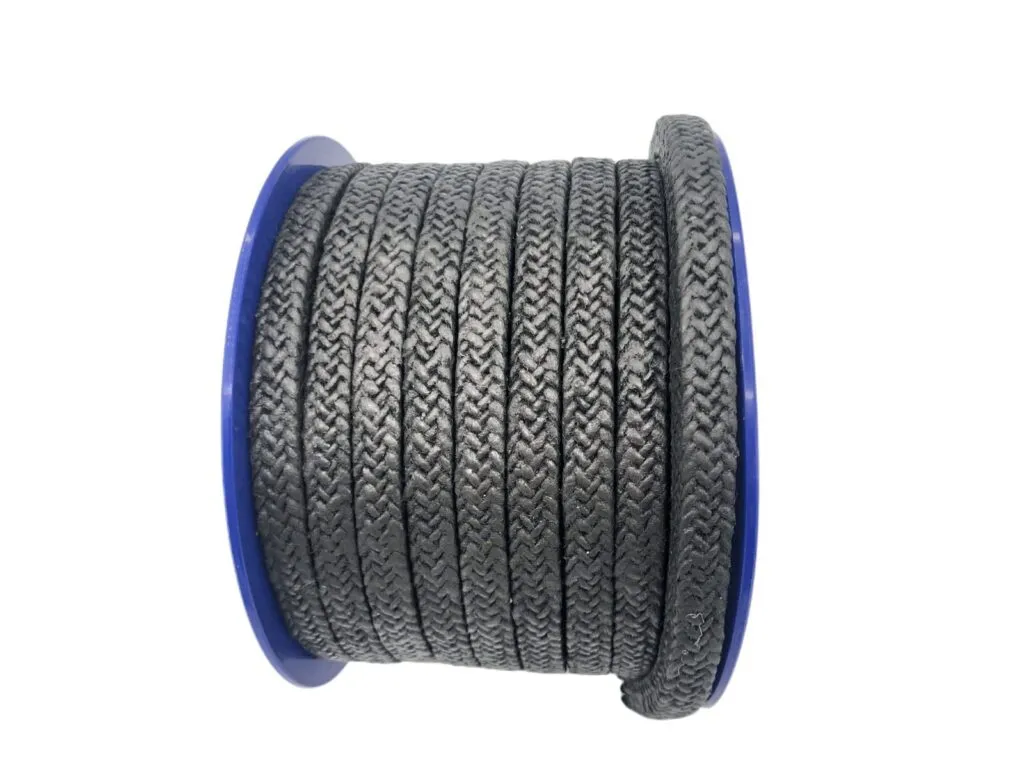

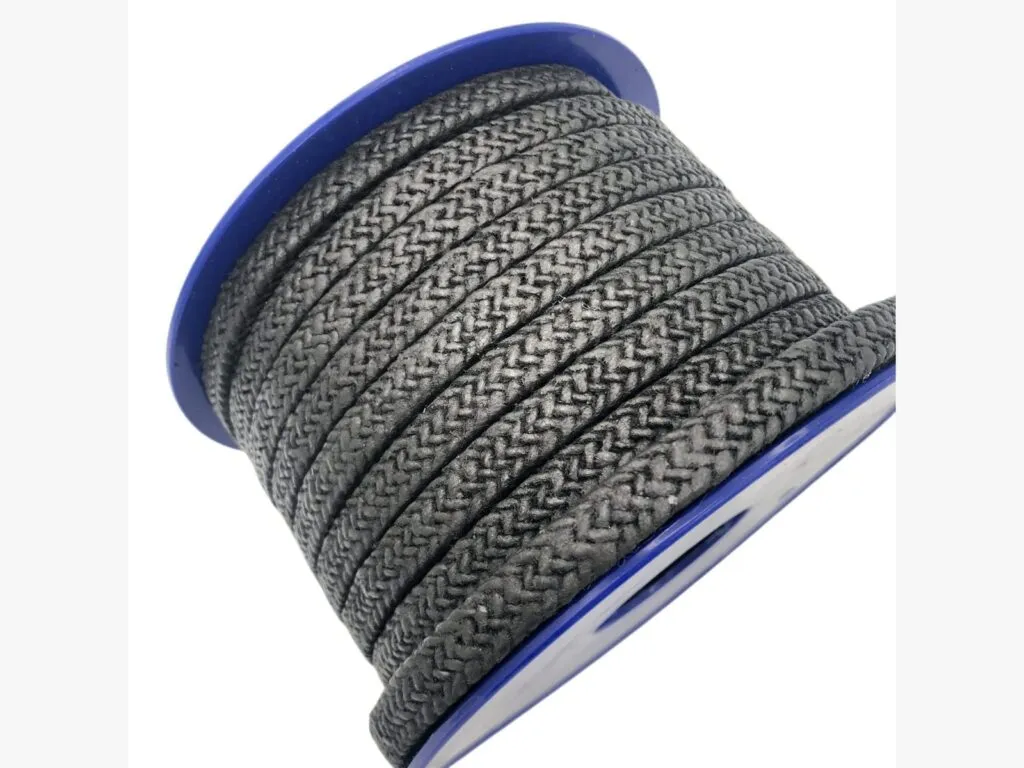

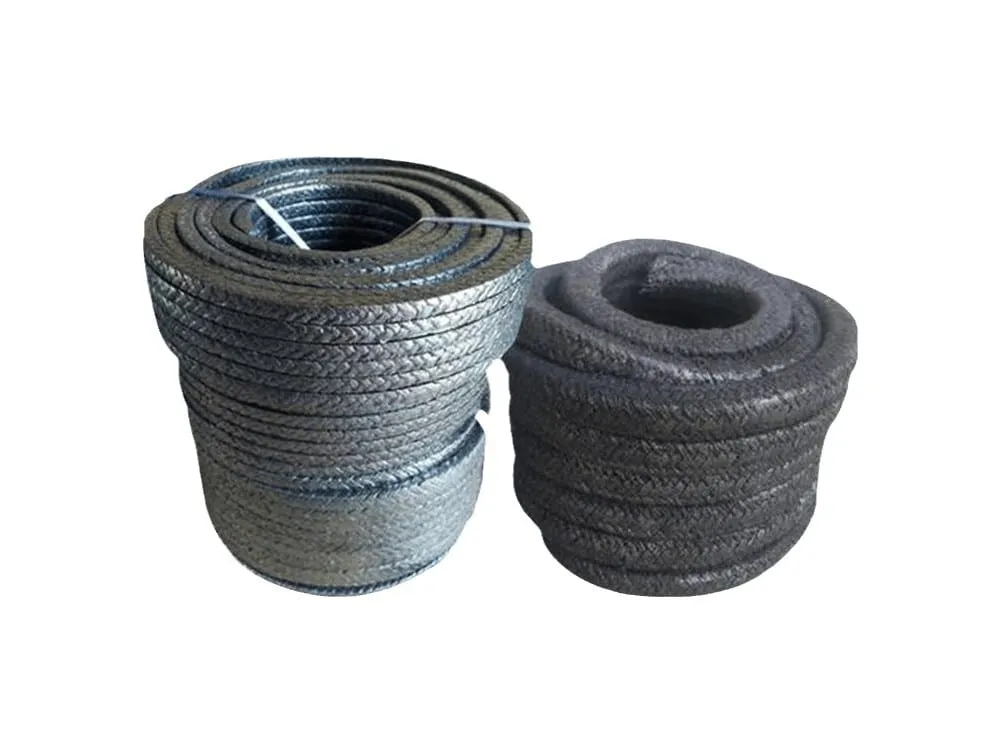

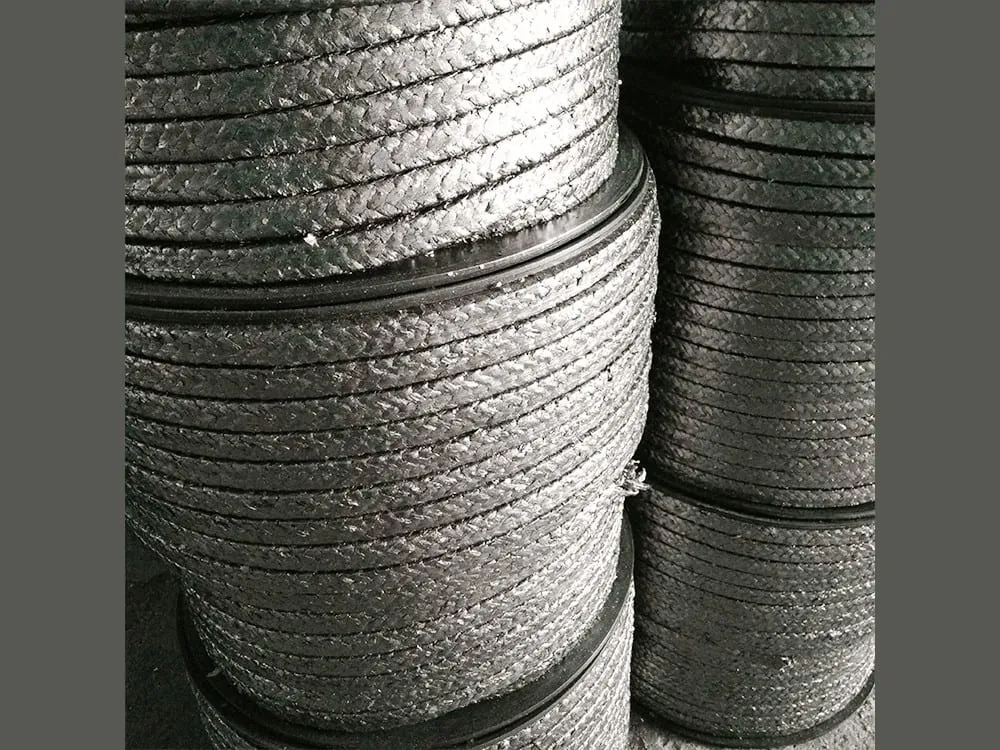

Quy cách bán	Cuộn 1 kg, 5 kg, 10 kg; cắt lẻ theo mét hoặc vòng

Bảng tra cỡ và số mét mỗi hộp dây tết chèn carbon

Khối lượng tính bằng cạnh² x 1,05 (g/m), số mét mỗi hộp bằng 10.000 ÷ g/m; sợi carbon nhẹ và mức tẩm từng lô khác nhau nên con số chỉ để ước lượng. Cỡ sẵn khoảng 4×4 đến 20x20mm, riêng 3×3 và từ 22×22 bện theo đơn. Cột trục lấy từ bảng chọn cỡ của hãng, đối chiếu thêm với bảng tra cỡ dây tết chèn theo trục.

Cỡ dây	Nhóm	Khối lượng (g/m, tính)	Số mét mỗi hộp 10 kg (tính)	Đường kính trục thường gặp (mm)
3×3	Cỡ nhỏ 3–6mm	9,5	1.053	ty van dưới 12
4×4	Cỡ nhỏ 3–6mm	16,8	595
5×5	Cỡ nhỏ 3–6mm	26,3	380	ty van 12 đến 25
6×6	Cỡ nhỏ 3–6mm	37,8	265	ty van 12 đến 25
8×8	Cỡ vừa 8–16mm	67,2	149	bơm 16 đến 29; ty van 25 đến 50
10×10	Cỡ vừa 8–16mm	105	95	bơm 29 đến 48; ty van 50 đến 90
12×12	Cỡ vừa 8–16mm	151	66
14×14	Cỡ vừa 8–16mm	206	49
16×16	Cỡ vừa 8–16mm	269	37	bơm 75 đến 120
18×18	Cỡ lớn 18–30mm	340	29
20×20	Cỡ lớn 18–30mm	420	24
22×22	Cỡ lớn 18–30mm	508	20
25×25	Cỡ lớn 18–30mm	656	15	bơm từ 200
30×30	Cỡ lớn 18–30mm	945	11

Bảng giá dây tết chèn carbon theo mét và theo hộp

Giá tính theo kg, chưa gồm VAT; đơn lớn gần mức thấp của khoảng giá. Cỡ dây quyết định khối lượng mỗi mét và do đó quyết định giá mét. Để nhận báo giá, ghi cỡ và số mét cần lấy rồi gửi qua Zalo.

Cỡ dây	Khối lượng (g/m, tính)	Giá theo mét (đ/m)	Giá một hộp 10 kg (đ)
3×3	9,5	500 đến 7.600
4×4	16,8	800 đến 13.400
5×5	26,3	1.300 đến 21.000
6×6	37,8	1.900 đến 30.200
8×8	67,2	3.400 đến 53.800
10×10	105	5.300 đến 84.000
12×12	151	7.600 đến 120.800
14×14	206	10.300 đến 164.800
16×16	269	13.500 đến 215.200
18×18	340	17.000 đến 272.000
20×20	420	21.000 đến 336.000
22×22	508	25.400 đến 406.400
25×25	656	32.800 đến 524.800
30×30	945	47.300 đến 756.000
Một hộp 10 kg (mọi cỡ)			500.000 đến 8.000.000
Giá theo kg (hộp nguyên)			50.000 đến 800.000 đ/kg

Cắt dây tết chèn carbon thành bộ vòng theo đường kính trục

Lấy hiệu Ø hộp chèn và Ø trục, chia cho 2, ta có cạnh dây. Trục 50mm, hộp chèn 70mm cho dây 10×10. Chiều dài một vòng khoảng π x (50 + 10) = 188,5mm, cộng phần vát mối nối. Một bộ thường 4 đến 6 vòng (James Walker; số vòng bằng độ sâu hộp ÷ cạnh dây). Bộ 5 vòng cần khoảng 0,94 m, giá khoảng 4.900 đến 79.200 đ (tính).

Đừng để mối cắt các vòng trùng một vị trí; hãy xoay lệch. Qua Zalo, kho cần Ø trục, Ø lòng hộp chèn, độ sâu hộp (hoặc ảnh có thước kẹp) và số bộ cần.

Mua dây tết chèn carbon theo mét, theo hộp hay theo bộ vòng

Một bơm trục 50mm, hộp chèn 70mm, bộ 5 vòng cần khoảng 0,94 m dây 10×10 (105 g/m), nên mua theo mét hoặc theo bộ vòng. Mười bơm cùng cỡ cần khoảng 9,4 m; một hộp 10 kg cỡ 10×10 được khoảng 95 m (tính), nên mua hộp khi tổng mét gần số mét mỗi hộp hoặc dùng thường xuyên.

Nhiều cỡ trục khác nhau thì mua theo mét từng cỡ. Cần ít hơn một hộp thì dùng cuộn 1 kg hoặc 5 kg. Các loại dây khác cùng quy cách nằm ở dây tết chèn các loại; cách báo số đo và đặt hàng ghi trong hướng dẫn mua hàng.
